Открытый фиксированный прайс
На сайте размещены актуальные цены на всю серийную продукцию. Вы сразу видите стоимость кабельных вводов и проходок без необходимости запрашивать коммерческое предложение.

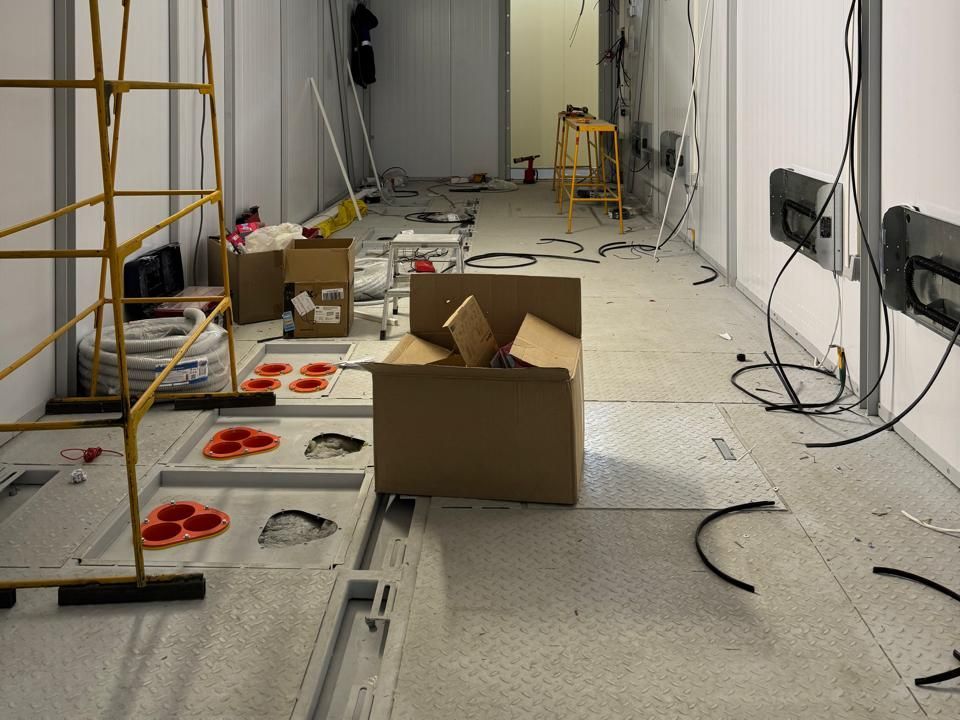

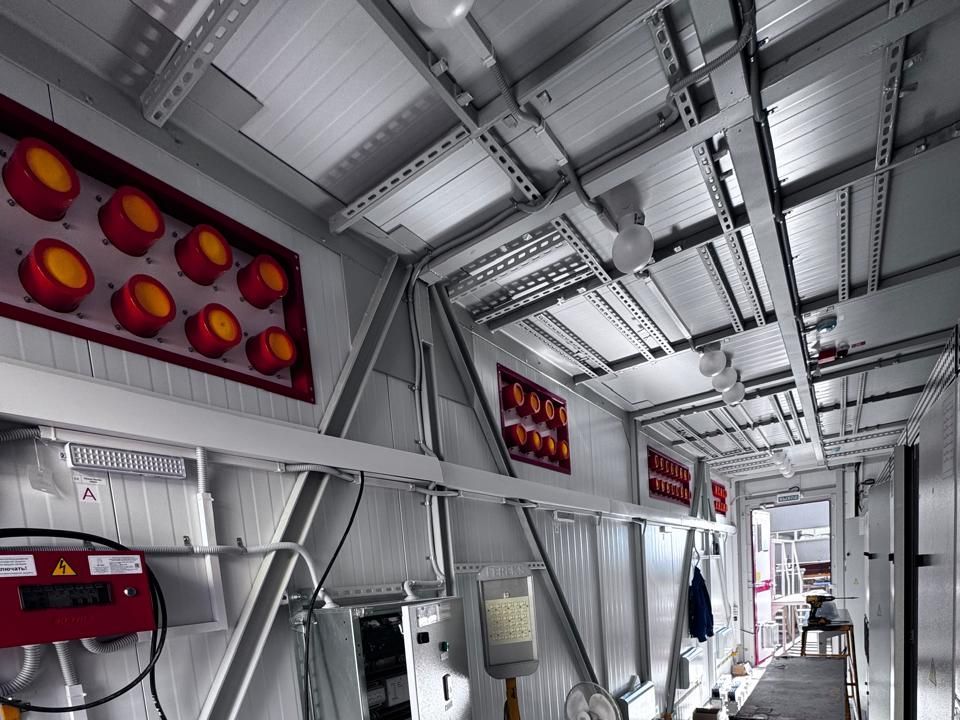

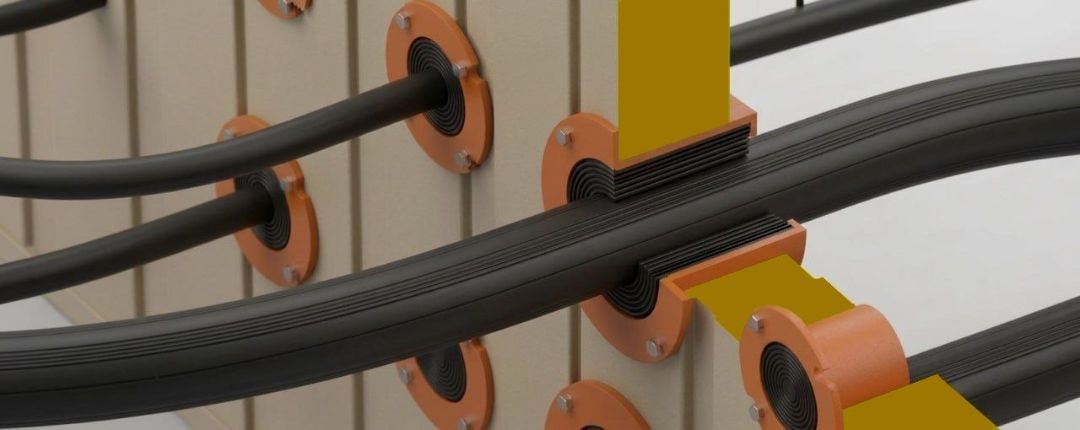

Решение для герметизации и огнезащиты проходов силовых кабелей в блочно-модульные здания и сооружения из сэндвич-панелей, КТП, в устройства и элементы электроустановок КРУ, КСО
Степень защиты: IP64
Огнестойкость: IET15, IET60

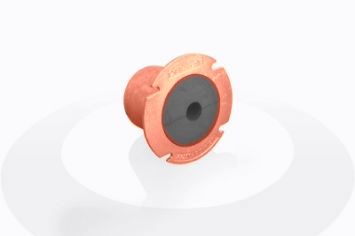

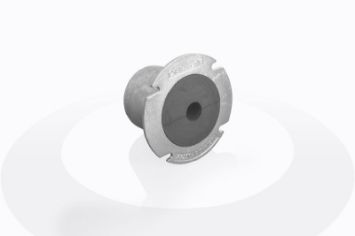

Кабельный ввод UVK-28/64
Климатическое исполнение: УХЛ1
Наружный диаметр кабеля, мм: от 28 до 64
Степень защиты: IP64
Наружный диаметр кабеля, мм: от 28 до 64
Степень защиты: IP64
Огнестойкость: IET15, IET60

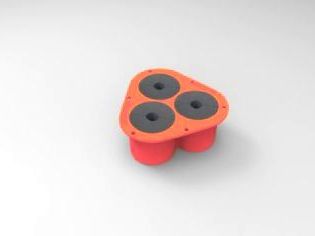

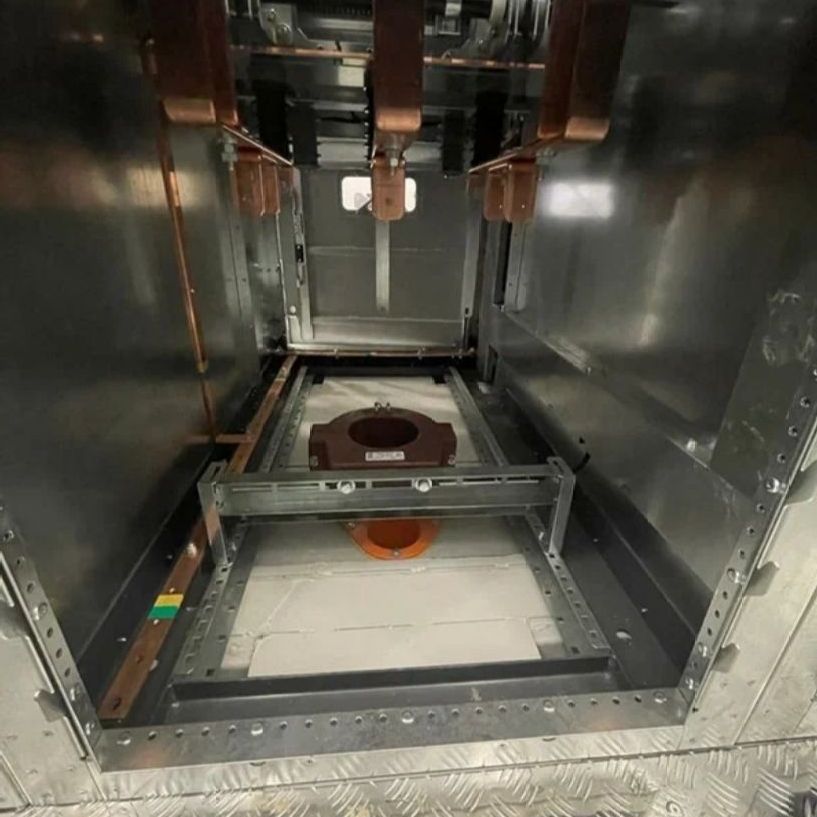

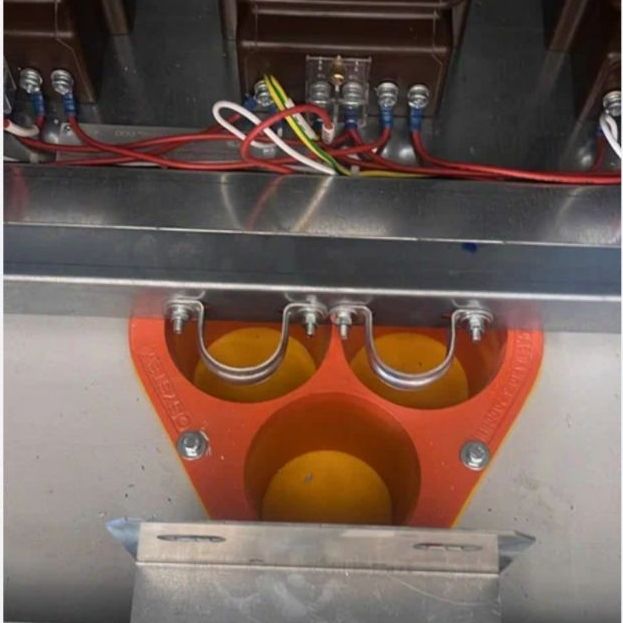

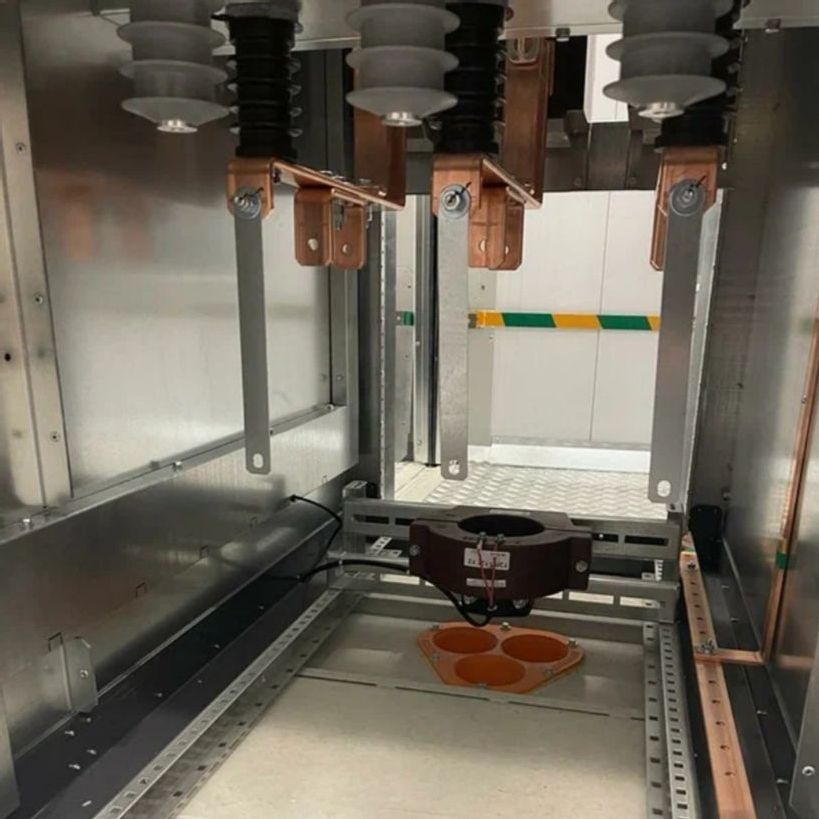

Кабельный ввод UVK3-28/64 тройной
Климатическое исполнение: УХЛ1
Наружный диаметр кабеля, мм: от 28 до 64
Степень защиты: IP64
Наружный диаметр кабеля, мм: от 28 до 64
Степень защиты: IP64
Огнестойкость: IET15, IET60
Кабельный ввод UVK-10/34
Климатическое исполнение: УХЛ1
Наружный диаметр кабеля, мм: от 10 до 34
Степень защиты: IP64
Наружный диаметр кабеля, мм: от 10 до 34
Степень защиты: IP64
Огнестойкость: IET15, IET60

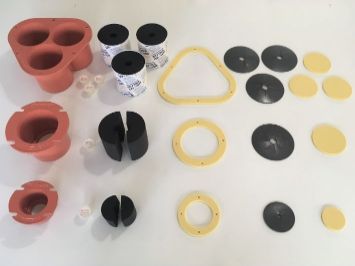

В состав одного кабельного ввода входят:
Корпус - 1 шт.
Уплотнительная втулка UV - 1 шт.(3шт. для UVK3-28/64)
Прокладка - 1 шт.
Смазка монтажная - 1 шт. (3шт. для UVK3-28/64)
Уплотнительная втулка UV - 1 шт.(3шт. для UVK3-28/64)
Прокладка - 1 шт.
Смазка монтажная - 1 шт. (3шт. для UVK3-28/64)
Огнестойкая пластина – 1 шт. (3шт. для UVK3-28/64)
Транспортировочная заглушка - 1 шт. (3шт. для UVK3-28/64)

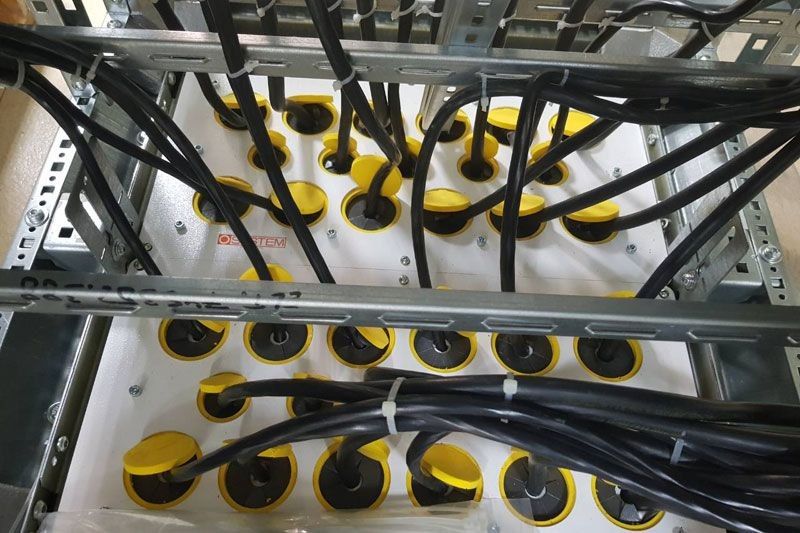

Решение для герметизации и огнезащиты проходов кабеля в блочно-модульные здания, в устройства и элементы электроустановок НКУ, ГРЩ
Степень защиты: IP64
Огнестойкость: IET15, IET60

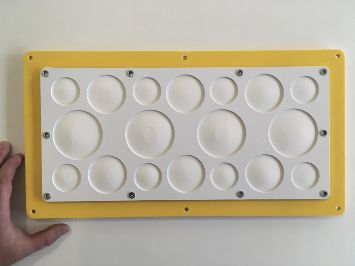

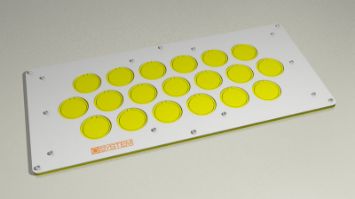

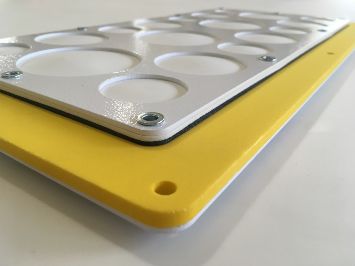

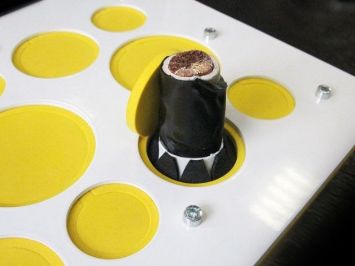

В состав мембранного кабельного ввода UM входит:
Стальной корпус с порошковой окраской
эластомер
огнезащитная мембрана
синтетический каучук
сторона ввода кабеля
сторона ввода кабеля
Компоновка мембранного кабельного ввода серии um
Компоновка мембранного кабельного ввода серии um
серийная продукция включает в себя все сочетания диаметров кабелей для НКУ, ГРЩ.

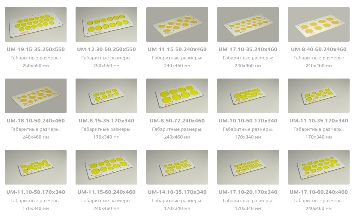

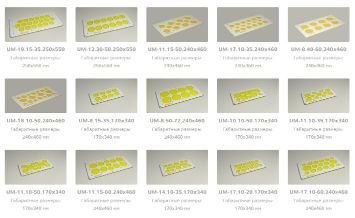

Габариты серийных мембранных вводов UM:
170х340; 170x370; 240х460; 250х550
серийная продукция включает в себя все сочетания диаметров кабелей для НКУ, ГРЩ.
Габариты серийных мембранных вводов UM:
170х340; 170x370; 240х460; 250х550
Габариты серийных мембранных вводов UM:
170х340; 170x370; 240х460; 250х550
Решение для герметизации и уплотнения кабеля в трубе
Степень защиты: IP64
Огнестойкость: IET60, при необходимости (достигается применением негорючей минеральной ваты в процессе монтажа уплотнительных втулок)
Степень защиты: IP64
Огнестойкость: IET60, при необходимости (достигается применением негорючей минеральной ваты в процессе монтажа уплотнительных втулок)

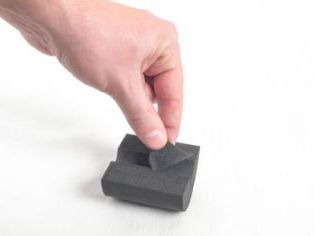

простая подгонка диаметра уплотнительных втулок UV-60, UV-100, UV-125, UV-150 под диаметр трубы и кабеля
простая подгонка диаметра уплотнительных втулок UV-60, UV-100, UV-125, UV-150 под диаметр трубы и кабеля

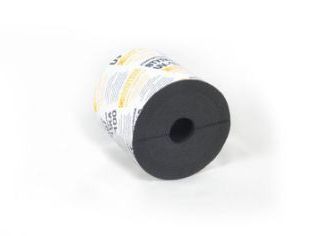

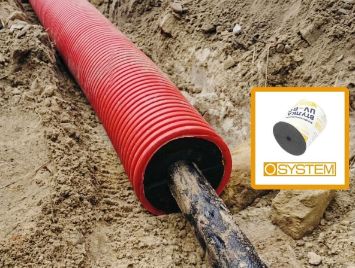

Уплотнительные втулки серии UV o-system применяются для герметизации трубных вводов и подземных кабельных трасс
Уплотнительные втулки серии UV o-system применяются для герметизации трубных вводов и подземных кабельных трасс

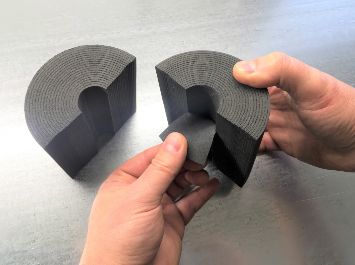

технология изменяемый диаметр. при монтаже не нужны инструменты, необходимо только подогнать внутренний и внешний диаметр втулки под диаметр кабеля и трубы методом удаления слоёв, применить монтажную смазку и с усилием вставить втулку в трубу с кабелем.
технология изменяемый диаметр. при монтаже не нужны инструменты, необходимо только подогнать внутренний и внешний диаметр втулки под диаметр кабеля и трубы методом удаления слоёв, применить монтажную смазку и с усилием вставить втулку в трубу с кабелем.

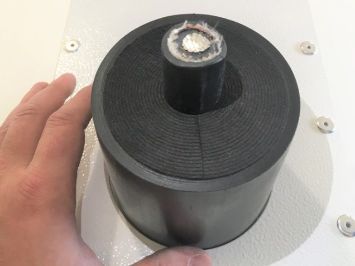

Законченная герметизация кабеля в трубе.
сертификат на
кабельные вводы UVK и уплотнительные втулки UV
сертификат накабельные вводы um
сертификат исо
пожарный сертификат на кабельные вводы uvk
пожарный сертификат на кабельные вводы um

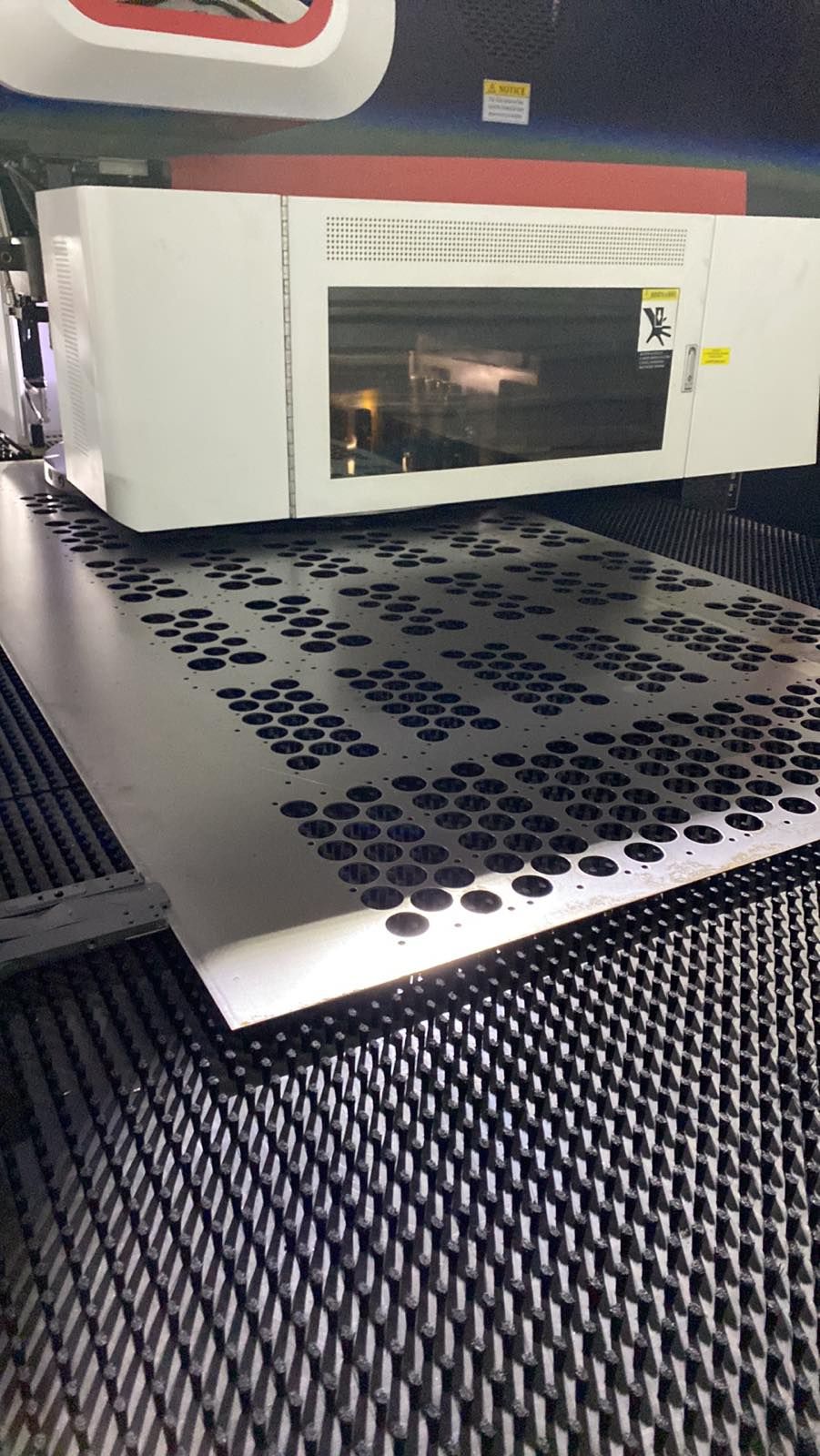

Собственное производство
Разрабатываем и производим решения для ввода, герметизации и защиты кабеля. Это позволяет контролировать качество продукции и оперативно решать технические задачи заказчиков.
Сертифицированная продукция
Кабельные вводы O-SYSTEM имеют сертификаты соответствия, пожарной безопасности и сертификат системы менеджмента качества ISO.
Техническая поддержка проектировщиков
Предоставляем типовые проекты, САПР-модели, инструкции по монтажу и техническую документацию для быстрого внедрения продукции в проекты.
Герметизация и огнезащита в одном решении
Продукция обеспечивает защиту от пыли и влаги до IP64, а также соответствует требованиям по огнестойкости.
Простота и скорость монтажа
Конструкция изделий предусматривает удобную подгонку под различные диаметры кабеля и не требует сложного инструмента при монтаже, что сокращает время установки на объекте.

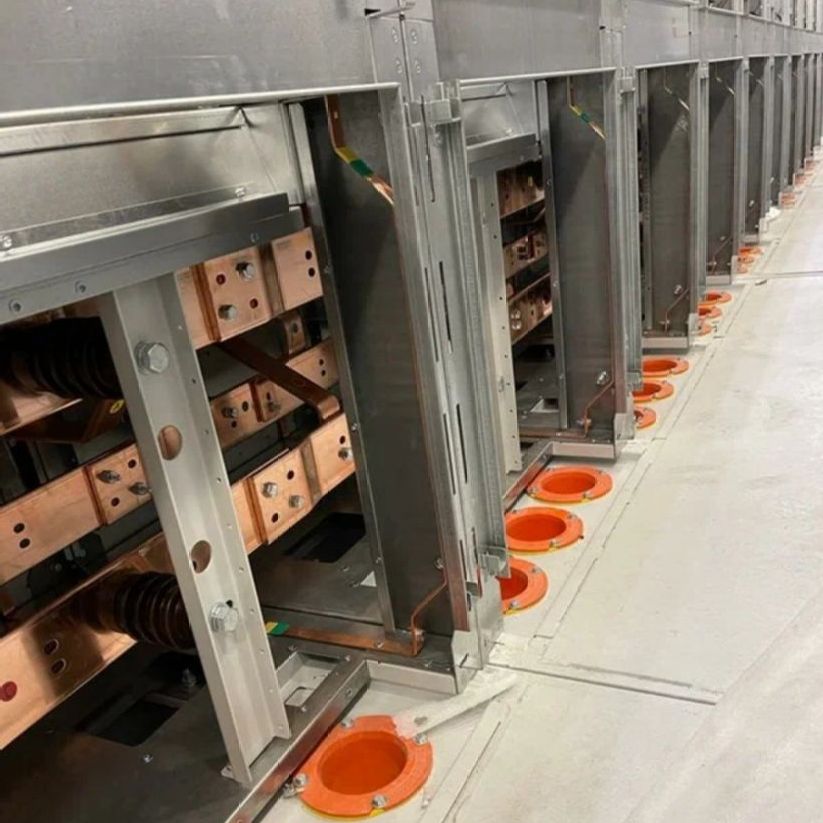

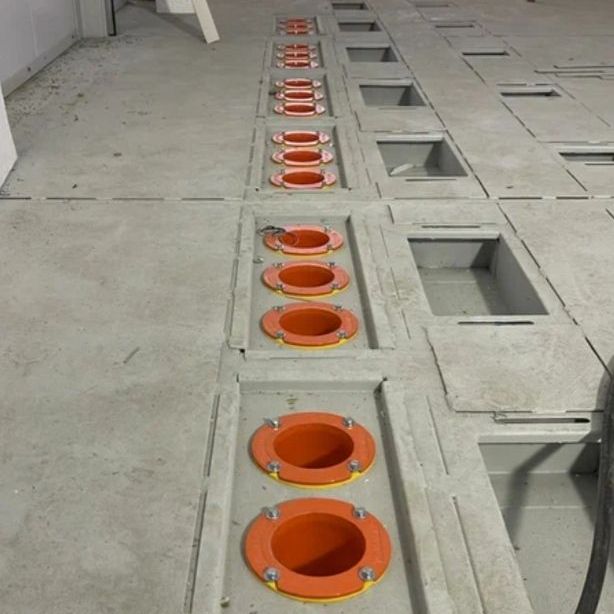

Комплектные трансформаторные подстанции (КТП)
Кабельные вводы и проходки O-SYSTEM применяются для герметичного ввода силовых и контрольных кабелей в КТП, обеспечивая защиту оборудования от пыли, влаги и внешних воздействий.

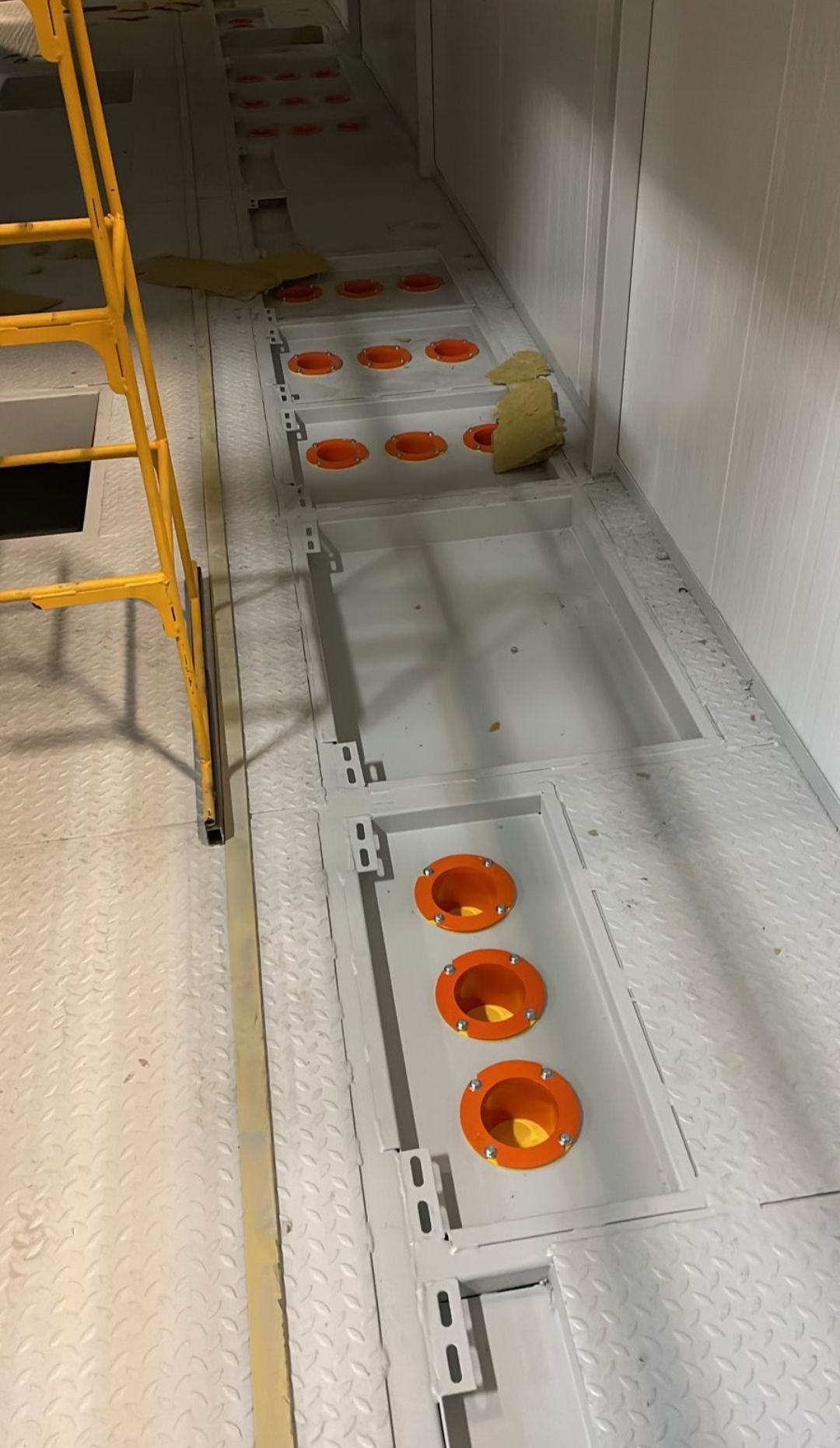

Комплектные распределительные устройства (КРУ)
Решения O-SYSTEM используются в КРУ различных типов для организации безопасного и надежного ввода кабельных линий с соблюдением требований к герметичности и пожарной безопасности.
Камеры сборные одностороннего обслуживания (КСО)
Продукция подходит для герметизации кабельных проходов в КСО, предотвращая попадание загрязнений внутрь оборудования и повышая надежность эксплуатации.
Низковольтные комплектные устройства (НКУ) и ГРЩ
Кабельные вводы обеспечивают аккуратный и безопасный ввод кабелей в шкафы управления, распределительные щиты, НКУ и главные распределительные щиты.
Блочно-модульные здания (БМЗ)
Мембранные вводы и кабельные проходки эффективно применяются в блочно-модульных зданиях, контейнерных подстанциях и технологических модулях, где требуется надежная герметизация проходов через стены и сэндвич-панели.
Энергетические и промышленные объекты
Решения O-SYSTEM используются на объектах энергетики, промышленных предприятиях, объектах нефтегазовой отрасли, инфраструктурных и производственных комплексах, где предъявляются повышенные требования к надежности кабельных систем.
Шкафы автоматики и управления
Продукция позволяет организовать ввод большого количества кабелей в шкафы автоматики, телемеханики, АСУ ТП и системы диспетчеризации с сохранением степени защиты корпуса.
Объекты с повышенными требованиями к пожарной безопасности
Кабельные проходки O-SYSTEM применяются на объектах, где требуется обеспечить огнестойкость и локализацию распространения огня через кабельные трассы в соответствии с действующими нормативами.
Часто задаваемые вопросы
Где применяются кабельные вводы O-SYSTEM?
Кабельные вводы O-SYSTEM используются для герметизации и огнезащиты кабельных проходов в КТП, КРУ, КСО, НКУ, ГРЩ и блочно-модульных зданиях. Решения подходят для монтажа через металл, сэндвич-панели и бетонные перегородки.
Как подобрать кабельный ввод под диаметр кабеля?
Подбор осуществляется по наружному диаметру кабеля и типу оборудования. Для силовых кабелей большого диаметра применяются вводы серии UVK, а для большого количества кабелей в шкафах и НКУ — мембранные вводы UM. На сайте доступны таблицы подбора и типовые проекты.
Какую степень защиты обеспечивают кабельные вводы O-SYSTEM?
Кабельные вводы и уплотнительные втулки O-SYSTEM обеспечивают степень защиты до IP64, что позволяет надежно защитить оборудование от попадания пыли и влаги.
Есть ли у продукции сертификаты и подтверждение огнестойкости?
Да. Продукция O-SYSTEM имеет сертификаты соответствия, сертификаты IP64, пожарные сертификаты и сертификат системы менеджмента качества ISO. В зависимости от модели обеспечивается огнестойкость до IET60.
Предоставляете ли вы проектную и техническую документацию?
Да. Для продукции доступны типовые проекты, монтажные инструкции, САПР-модели, сертификаты и технические материалы, которые помогают проектировщикам и монтажным организациям быстро внедрять решения O-SYSTEM в проекты.
Можно ли заказать нестандартное решение под конкретный проект?
Да. Компания разрабатывает решения для ввода, герметизации и защиты кабеля в различном электротехническом оборудовании. При необходимости специалисты помогут подобрать оптимальное исполнение кабельного ввода под требования конкретного объекта или проекта.
