Кабельный ввод для КТП
Герметичный и огнестойкий ввод силовых кабелей в комплектные трансформаторные подстанции (КТП, КТПН) — снизу через пол подстанции, с защитой от влаги и грунта. Мембранные вводы UM и корпусные универсальные кабельные вводы UVK наружного исполнения.
Зачем нужен отдельный ввод в КТП
Силовые кабели заводятся в комплектную трансформаторную подстанцию снизу — из кабельного канала или траншеи — через проём в полу подстанции. Проём ввода в полу подстанции постоянно контактирует с влагой, грунтовой водой и пылью. Пока он не загерметизирован, внутрь попадает вода и конденсат, снижается степень защиты оболочки, а при пожаре открытый проём становится каналом перетока пламени и дыма.
Заводить в один проём приходится пучок силовых кабелей разного сечения, с чем обычные сальники не справляются. Ввод O-SYSTEM закрывает проём целиком: герметизирует нижний ввод по IP64, вводит группу кабелей и добавляет огнезащиту в точке прохода.
Что требуют нормативы к вводу в КТП
КТП наружной установки работает в открытых климатических условиях, поэтому к вводу предъявляются два требования: сохранить степень защиты оболочки подстанции в месте прохода кабеля и выдерживать климат по УХЛ1. Кабельный ввод при этом выполняется снизу через пол подстанции — так предусмотрено конструкцией пола и самой подстанции. Для объектов с требованиями пожарной безопасности проход должен обеспечивать нужный предел огнестойкости.
Решения O-SYSTEM закрывают требования:
Герметизация IP64, климатическое исполнение УХЛ1 (серия UVK), огнестойкость IET15, а с минеральной ватой — до IET60. Это соответствует ФЗ-123 и позволяет заложить герметичный нижний ввод в проект подстанции.
Решения O-SYSTEM для КТП

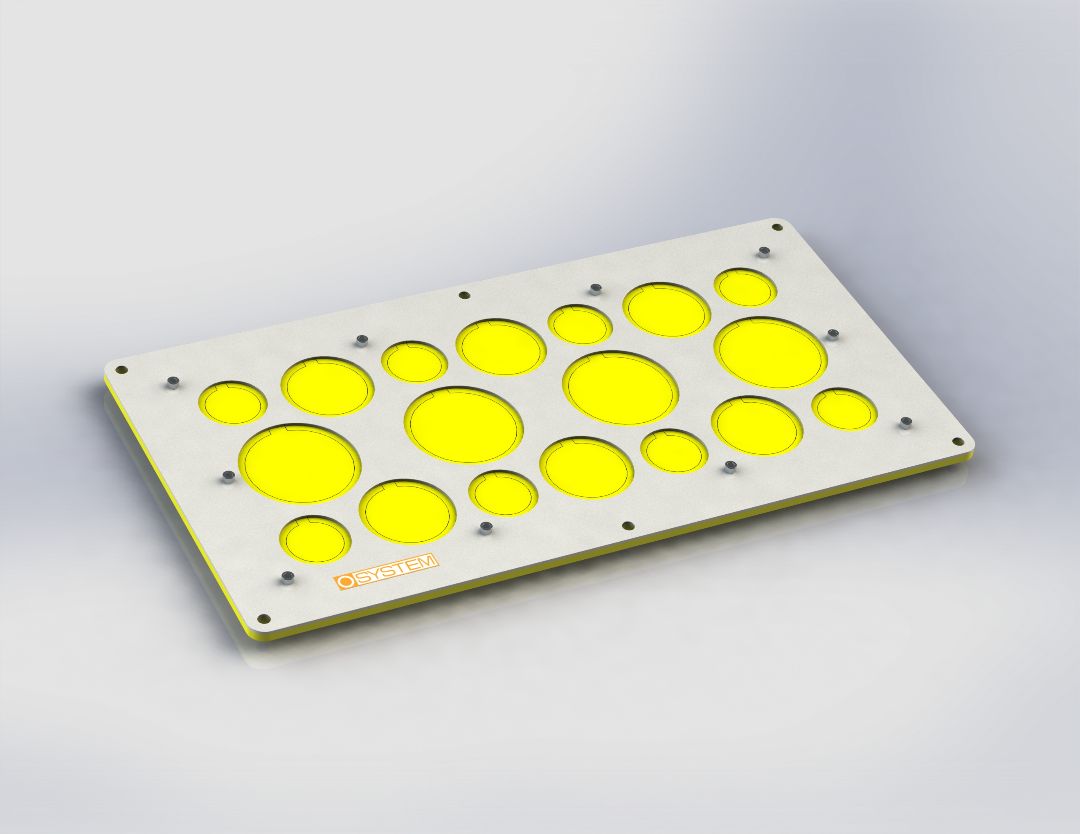

Для ввода силовых кабелей в подстанцию применяются два типа решений. Вводы UVK наружного исполнения УХЛ1 — под одиночный силовой кабель большого сечения, заводимый снизу. Мембранные вводы UM — когда в проём в полу заходит группа кабелей разного диаметра.
UVK-28/64
- Исполнение УХЛ1
- Кабель Ø28–64 мм
- 1 кабель на ввод
- Защита IP64 · IET15–60
UVK-10/34
- Исполнение УХЛ1
- Кабель Ø10–34 мм
- 1 кабель на ввод
- Защита IP64 · IET15–60
В состав ввода UVK входят: корпус, уплотнительная втулка UV, прокладка, монтажная смазка, огнестойкая пластина и транспортировочная заглушка. Для тройного ввода — UVK3-28/64.
Как подобрать ввод под КТП
Подбор идёт по параметрам: способ ввода (одиночный кабель, три кабеля или группа), сечение и наружный диаметр силовых кабелей, размер проёма в полу и требуемый предел огнестойкости. Для одиночного силового кабеля выбирают UVK по диаметру, для трёх кабелей одного диаметра — тройной UVK3, для группы кабелей разного диаметра — исполнение UM. Маркировка указана в прайсе.
UM-14.10-35.170×340
- Кабель Ø 10–20 мм — 12 шт.
- Кабель Ø 15–35 мм — 2 шт.
По одному коду видно, поместится ли исполнение в проём пола подстанции и в вашу кабельную загрузку. Пришлите на почту размер проёма, сечения и наружные диаметры кабелей — подберём UVK или исполнение UM и при необходимости предложим двустороннюю соосную установку под IET60.
Ответы на вопросы инженеров
Да. Эластомер уплотняет кабель, прокладка прижимается к полу — герметизация IP64 в месте нижнего ввода.
Серия UVK выпускается в климатическом исполнении УХЛ1 — рассчитана на работу в открытых условиях.
IET15 достаточно для конструкций III (III-а) степени огнестойкости; с минеральной ватой предел поднимается до IET60.
Для этого применяют мембранные вводы UM — кабельные вводы рассчитаны на комбинацию кабелей Ø10–72 мм.
Да. Есть сертификат IP64, пожарный сертификат, сертификат ИСО — решение закладывается в проект подстанции.
В комплект каждого ввода входит транспортировочная заглушка. После демонтажа кабеля заглушка устанавливается в освобождённый ввод, герметичность подстанции сохраняется.
Как устанавливается ввод в КТП
Кабельный проём в полу подстанции проектируется и формируется производителем КТП на заводе — под стандартную линейку вводов. Корпуса UVK или UM устанавливаются в проём уже при сборке подстанции на заводе, что исключает ошибки при монтаже. Герметизация кабельного ввода — многослойной уплотнительной втулкой — выполняется на объекте при заводе силовых кабелей. Лишние слои уплотнителя удаляются под фактический диаметр кабеля, втулка заполняет проём полностью.
Для одиночного кабеля применяют корпусной универсальный кабельный ввод UVK (подбор по диаметру: 10–34 мм, 28–64 мм). Для трёх кабелей одного диаметра возможен тройной ввод UVK3-28/64. Для группы кабелей разного сечения (Ø10–72 мм) — мембранный ввод UM: одна пластина рассчитана на комбинацию до 19 кабелей.
При необходимости повышения огнестойкости до IET60 закладывается негорючая минеральная вата. Крепление к полу подстанции — гайками, саморезами или клёпками (крепёж в комплект не входит).
Где применяется
Вводы O-SYSTEM применяются для герметичного нижнего ввода силовых кабелей в комплектных трансформаторных подстанциях наружной установки и связанном электрощитовом оборудовании.
Отрасли: электроэнергетика и сетевые компании, нефтегазовый сектор, промышленные предприятия, объекты инфраструктуры.
Документы и сертификаты
Продукция поставляется с полным пакетом документов для проектирования и приёмки.
Совет проектировщику: сертификаты IP64, пожарный и ИСО достаточны для закладки решения в проект подстанции и приёмки на объекте.
Частые вопросы
Какой кабельный ввод нужен для КТП?
Как вводится кабель в КТП?
Какая защита нужна для наружной КТП?
Можно ли ввести несколько силовых кабелей в один проём?
Какая огнестойкость у вводов O-SYSTEM?
Как обозначается исполнение мембранного ввода UM?
Подберём кабельный ввод под вашу КТП
Пришлите на почту размер проёма в полу, сечения и наружные диаметры силовых кабелей — в ответ предложим UVK или исполнение UM, приложим ТТХ, сертификаты и рассчитаем стоимость с отгрузкой в ваш регион. Работаем с заводами КТП, электрощитовыми производствами и проектными организациями.
Почта — основной канал для предприятий. Отвечаем в рабочие часы Пн–Пт, 08:00–17:00.
