Кабельный ввод для КРУ
Герметизация и огнезащита кабельных проёмов в комплектных распределительных устройствах (КРУ) и камерах сборных одностороннего обслуживания (КСО). Кабельные вводы UVK устанавливаются в проём под каждой ячейкой: защита IP64, огнестойкость до IET60, исполнение под стандартные и компактные ячейки.
Зачем нужен отдельный ввод в КРУ / КСО
Комплектное распределительное устройство (КРУ) — это распределительное устройство 6–10 кВ, собранное из типовых шкафов-ячеек и разделённое на отсеки: аппаратный, шинный и кабельный. Силовой кабель заходит в кабельный отсек снизу — из кабельного канала или траншеи — через проём под ячейкой. Пока этот проём открыт, внутрь ячейки поступают влага, конденсат и пыль из кабельного сооружения, снижается степень защиты оболочки, а при пожаре проём становится путём перетока пламени и дыма между ячейками.
Кабельный ввод O-SYSTEM закрывает проём под ячейкой целиком: герметизирует его по IP64, вводит силовой кабель с оконцеванием и добавляет огнезащиту в точке прохода — IET15, а с минеральной ватой до IET60.
Что учесть при вводе в КРУ / КСО
Кабельный ввод в ячейку КРУ / КСО закладывается ещё на этапе проектирования: под каждой ячейкой организуется кабельный проём, в который устанавливается корпус ввода. К решению два требования: сохранить степень защиты оболочки камеры в месте прохода кабеля и обеспечить нужный предел огнестойкости — по ФЗ-123. Отдельно учитывается ширина ячейки: в компактных камерах минимальной ширины нужен ввод, экономящий место в проёме.
Вводы UVK закрывают требования:
Герметизация IP64, климатическое исполнение УХЛ1, огнестойкость IET15 (до IET60 с минеральной ватой). Одиночный UVK-28/64 — для стандартных ячеек, тройной UVK3-28/64 — для компактных ячеек минимальной ширины.
Решения O-SYSTEM для КРУ / КСО
Базовое решение для КРУ и КСО — кабельные вводы UVK: корпус из литейного алюминиевого сплава и многослойная уплотнительная втулка с подгонкой под диаметр кабеля по технологии «изменяемый диаметр». Одиночный ввод ставится в стандартную ячейку в количестве от 1 до 6 штук; тройной — в компактную ячейку минимальной ширины.

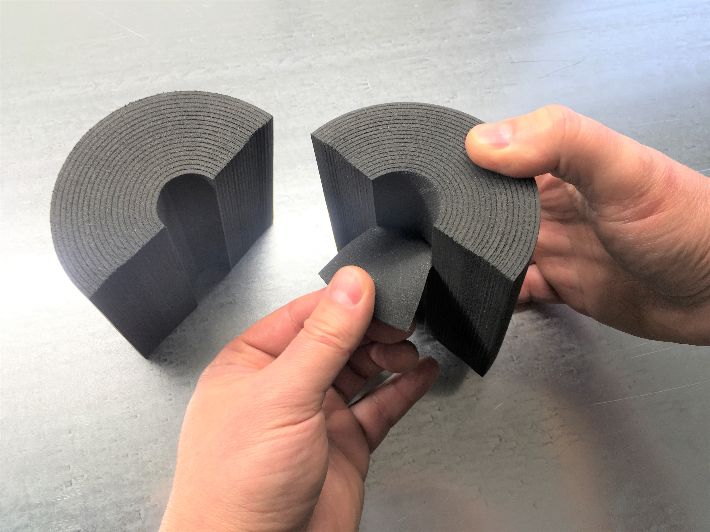

UVK-28/64
- Кабель Ø28–64 мм
- Ячейка стандартная, 1–6 шт
- Исполнение УХЛ1
- Защита IP64 · IET15–60
UVK3-28/64
- Кабель 3 × Ø28–64 мм
- Ячейка компактная, мин. ширина
- Исполнение УХЛ1
- Защита IP64 · IET15–60
UVK-10/34
- Кабель Ø10–34 мм
- Ячейка вспом. цепи / малое сечение
- Исполнение УХЛ1
- Защита IP64 · IET15–60
UM (мембранный)
- Кабели Ø10–72 мм
- Проём под группу кабелей
- Исполнений 15+
- Защита IP64 · IET15–60
В состав ввода UVK входят: корпус, уплотнительная втулка UV, прокладка, монтажная смазка, огнестойкая пластина и транспортировочная заглушка. Корпус из алюминиевого сплава не нагревается от вихревых токов.
Как подобрать ввод под ячейку КРУ / КСО
Подбор идёт по параметрам: наружный диаметр силового кабеля, количество кабелей на ячейку, ширина ячейки (стандартная или компактная) и требуемый предел огнестойкости. Для стандартной ячейки — одиночный UVK по диаметру кабеля; для узкой ячейки минимальной ширины — тройной UVK3-28/64; для группы кабелей меньшего сечения — исполнение UM. У UVK цифры в названии — это диапазон наружного диаметра кабеля.
- Корпус — 1 шт.
- Уплотнительная втулка UV-100 — 1 шт.
- Прокладка — 1 шт.
- Смазка монтажная — 1 шт.
- Огнестойкая пластина — 1 шт.
Пришлите на почту сечения и наружные диаметры кабелей, количество вводов на ячейку и ширину ячейки — подберём одиночный или тройной UVK либо исполнение UM и при необходимости предложим закладку минеральной ваты под IET60.
Ответы на вопросы инженеров
Да. Втулка из вспененного каучука уплотняет кабель — герметизация IP64 в месте ввода.
Для компактных ячеек минимальной ширины предназначен тройной ввод UVK3-28/64 — он экономит место в проёме и вводит три кабеля.
IET15 в месте ввода, с закладкой минеральной ваты — до IET60 (по ФЗ-123).
Корпус с транспортировочной заглушкой ставится при сборке ячейки, а уплотнительная втулка и огнестойкая пластина монтируются на объекте во время завода кабеля.
Да. Многослойная втулка подгоняется под фактический диаметр удалением лишних слоёв — технология «изменяемый диаметр».
Есть сертификат IP64, пожарный сертификат, сертификат ИСО и протоколы испытаний.
Как устанавливается ввод в ячейку КРУ / КСО

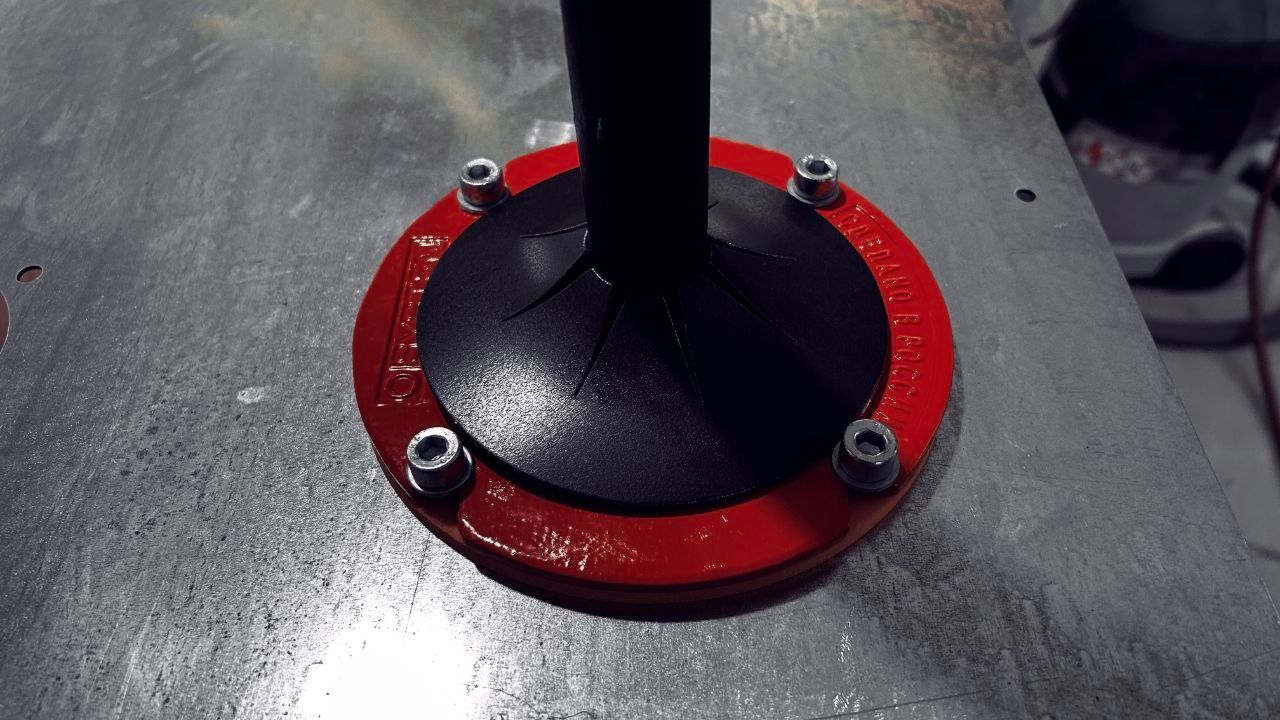

При проектировании под каждой ячейкой закладывается кабельный проём. Корпус ввода устанавливается в проём с транспортировочной заглушкой ещё на этапе сборки ячейки. Уплотнительная втулка и огнестойкая пластина монтируются уже на объекте — во время завода силового кабеля, после его оконцевания.
Многослойная втулка подгоняется под фактический диаметр кабеля удалением лишних слоёв; прокладка прижимается к проёму и герметизирует ввод. Для повышения огнестойкости до IET60 в месте ввода закладывается негорючая минеральная вата. Монтаж не требует специнструмента.
Где применяется
Вводы UVK применяются для герметизации кабельных проёмов в распределительных устройствах 6–10 кВ и связанном оборудовании:
Отрасли: электроэнергетика и сетевые компании, нефтегаз, промышленность, городские сети, объекты инфраструктуры.
Документы и сертификаты
Продукция поставляется с полным пакетом документов для проектирования и приёмки.
Проектировщику: для UVK доступны САПР-модели в форматах STEP, IGS, x_t — их можно заложить в проект ячейки. Для узла с нормируемой огнестойкостью запрашивайте протокол испытаний.
Частые вопросы
Какой кабельный ввод нужен для КРУ?
Как герметизировать кабельный проём в ячейке КРУ / КСО?
Что делать с узкими ячейками минимальной ширины?
Когда монтируется ввод — при сборке ячейки или на объекте?
Какая огнестойкость у вводов O-SYSTEM?
Чем кабельный ввод отличается от кабельной проходки?
КРУ или КСО — что выбрать для проекта?
Подберём кабельный ввод под ваши ячейки КРУ / КСО
Пришлите на почту сечения и наружные диаметры кабелей, количество вводов на ячейку и ширину ячеек — в ответ предложим одиночный или тройной UVK, приложим ТТХ, САПР-модели, сертификаты и рассчитаем стоимость с отгрузкой в ваш регион. Работаем с заводами КРУ / КСО, электрощитовыми производствами и проектными организациями.
Почта — основной канал для предприятий. Отвечаем в рабочие часы Пн–Пт, 08:00–17:00.
