Герметизация кабельных проходов
Один и тот же проём можно закрыть герметиком, термоусадкой, раствором, набивным блоком или разъёмным уплотнителем — и результат будет принципиально разным. Разбираем семь способов герметизации кабельных проходов: как работает каждый, где он уместен и почему для трубы, бетонной стены и корпуса щита нужны разные решения.
Почему способ герметизации подбирают под конструкцию
Кабельная проходка — место, где кабельная линия пересекает границу: стену, перекрытие, фундамент, панель или стенку корпуса оборудования. После протяжки кабеля вокруг него остаётся зазор. Задача герметизации — закрыть этот зазор так, чтобы узел сохранил свойства пересекаемой конструкции: герметичность, степень защиты корпуса, а если конструкция противопожарная — то и предел огнестойкости.
На практике способ чаще выбирают не по задаче, а по тому, что оказалось на объекте. Отсюда и типовая картина: в бетонной стене — монтажная пена, в трубе — намотанная ветошь с герметиком, в щите — кусок резины и пара стяжек. Каждое из этих решений закрывает отверстие визуально и не закрывает ни одного технического требования.
Что именно закрывается
Кольцевой зазор вокруг одного кабеля, групповой проём с несколькими линиями или крупная кабельная трасса — это три разные задачи с разными решениями.
Подтверждаются ли характеристики
Есть ли у решения степень защиты по IP и предел огнестойкости, зафиксированные документально на узел, — или проход «просто уплотнён».
Можно ли разобрать узел
Получится ли заменить или добавить кабель, не разрушая герметизацию и не вскрывая конструкцию.
Насколько результат повторяем
Зависит ли качество узла от квалификации, аккуратности и погодных условий на момент монтажа.
Способы герметизации кабельных проходок
Семь методов, которые реально применяются на объектах. Сводная таблица — а ниже разбор каждого: принцип работы, область применения и ограничения.
| Способ | Принцип | Разборный | Подтверждаемые характеристики | Где уместен |
|---|---|---|---|---|
| Механические разъёмные уплотнители | Корпус в проёме + подгоняемая по диаметру втулка из эластичного материала | Да | IP, предел огнестойкости, климатическое исполнение | Стены, панели, корпуса, трубы и гильзы |
| Модульные блочные системы | Рамка с набором резиновых модулей, сжимаемых внешним прижимом | Да | IP, огнестойкость | Групповые проходы, судостроение, крупные объекты |
| Герметики и мастики | Заполнение зазора пастообразным составом с отверждением | Нет | Зависит от состава; узел в сборе не сертифицируется | Мелкие зазоры, доборные участки, стыки |
| Термоусаживаемые уплотнители | Трубка с клеевым подслоем усаживается на кабель и торец трубы | Нет | Герметичность, стойкость к среде | Ввод кабеля в трубу, подземные переходы |
| Набивные блоки, подушки, маты | Проём заполняется огнезащитными блоками или подушками | Частично | Предел огнестойкости | Крупные проёмы противопожарных преград |
| Цементно-песчаные и глиняные растворы | Проём заполняется раствором с последующим схватыванием | Нет | Негорючесть; герметичности по IP не даёт | Кабельные сооружения, заполнение крупных проёмов |
| Монтажная пена | Заполнение проёма расширяющимся полиуретаном | Нет | Никаких | Способом герметизации проходки не является |
Механические разъёмные уплотнители
Наиболее технологичный класс решений. Узел состоит из корпуса, который устанавливается в подготовленный проём, и эластичной уплотнительной втулки, подгоняемой под фактический наружный диаметр кабеля. Герметичность обеспечивается упругим прилеганием материала к кабелю и к корпусу, а не адгезией и не отверждением.
Ключевые свойства: узел разборный, монтаж не требует инструмента и «мокрых» процессов, результат не зависит от температуры на объекте и от квалификации монтажника, характеристики подтверждаются документально на конкретное изделие. Ограничение: под каждый диапазон диаметров и тип конструкции нужен свой типоразмер, поэтому решение закладывают в проект, а не подбирают по факту.
К этому классу относятся серии O-SYSTEM: корпусные вводы UVK для стен, панелей, пола и корпусов, мембранные вводы UM для группового прохода через типовой проём и уплотнительные втулки UV для кабеля в трубе и гильзе.
Модульные блочные системы
Прямоугольная рамка устанавливается в проём, внутрь набираются резиновые модули под каждый кабель, затем всё сжимается клиновым или винтовым прижимом. Решение рассчитано на групповые проходы с большим количеством линий и широко применяется в судостроении и на крупных промышленных объектах.
Сильная сторона — плотная упаковка десятков кабелей в одном проёме. Слабые — высокая стоимость узла, зависимость герметичности от корректной затяжки прижима и неудобство при горизонтальном монтаже: до момента затяжки модули ничем не удерживаются и при заводе кабеля выпадают из рамки.
Герметики, мастики и уплотнительные шнуры
Пастообразные составы, которыми заполняется зазор: силиконовые, полиуретановые, битумно-полимерные, водорасширяющиеся, огнезащитные вспучивающиеся. Наносятся пистолетом либо укладываются в виде самоклеящегося шнура. Способ уместен там, где нужно закрыть небольшой остаточный зазор, обработать стык или доборный участок. Как самостоятельное решение для кабельной проходки он имеет три ограничения:
- Узел неразборный — при замене кабеля состав вырезается и наносится заново
- Толщина слоя, полнота заполнения и отсутствие пустот в глубине проёма не контролируются визуально
- Сертификат выдаётся на материал, а не на узел прохода в сборе
Отдельно: адгезия большинства составов резко падает на запылённой, влажной или промасленной поверхности, а на морозе часть герметиков вообще не наносится. На объекте эти условия — норма.
Термоусаживаемые уплотнители
Термоусаживаемая трубка с клеевым подслоем надвигается на кабель и торец трубы, прогревается и садится по месту. Клей при нагреве плавится и заполняет неровности. Классический сценарий применения — ввод кабеля в трубу или футляр на подземном участке, переходы под дорогами и тротуарами.
Способ даёт хорошую герметичность на одиночном кабеле. Ограничения существенные: нужен открытый огонь или строительный фен в зоне кабельной трассы, узел неразборный, при вводе в одну трубу нескольких кабелей межкабельное пространство приходится дополнительно заполнять герметиком, а перепад диаметров ограничен коэффициентом усадки конкретной трубки.
Набивные блоки, огнезащитные подушки и маты
Проём заполняется вспучивающимися блоками, подушками с огнезащитным наполнителем или плитами из минеральной ваты с последующим покрытием составом. Основная задача этого класса — восстановить предел огнестойкости преграды в крупном проёме, где механический уплотнитель поставить невозможно.
Решение хорошо масштабируется: подушки вынимаются и укладываются обратно при добавлении кабелей. Но герметичность по IP такой узел не обеспечивает — от пыли, влаги и грунта он не защищает, и в наружных вводах или в корпусах оборудования не применяется. Подробно об огнестойкости узлов — на странице огнезащиты кабельных проёмов.
Цементно-песчаные и глиняные растворы
Традиционный способ, заложенный ещё в советскую нормативную практику для кабельных сооружений. Составы, применявшиеся по СНиП 3.05.06-85 (актуализированная редакция — СП 76.13330.2016), приводятся справочно:
| Состав | Пропорция |
|---|---|
| Цемент с песком | 1 : 10 |
| Глина с песком | 1 : 3 |
| Глина с цементом и песком | 1,5 : 1 : 11 |
| Перлит вспученный с гипсом строительным | 1 : 2 |
Раствор негорюч и хорошо работает как заполнитель крупного проёма в бетоне. Но как герметизация ввода он имеет принципиальные минусы: даёт усадку, при которой зазор вокруг кабеля открывается снова; не обеспечивает степень защиты по IP; жёстко фиксирует кабель, из-за чего при подвижках грунта нагрузка передаётся на оболочку; и полностью исключает замену линии — узел приходится вырубать. Поэтому при новом проектировании раствор применяют как заполнение проёма, а собственно уплотнение кабеля выполняют отдельным изделием.
Монтажная пена
Строго говоря, способом герметизации кабельной проходки не является, но встречается на объектах чаще всех перечисленных выше вместе взятых.
Полиуретановая пена горюча, разрушается от ультрафиолета, даёт усадку, не имеет ни степени защиты, ни подтверждённого предела огнестойкости и не позволяет разобрать узел. Проход, закрытый пеной, при приёмке объекта корректным не признаётся.
Чаще всего пена появляется не от небрежности, а как следствие: штатное решение не встало в проём либо не удержалось в нём при горизонтальном монтаже — и монтажник закрыл узел тем, что было под рукой.
Опишите задачу в свободной форме — специалист O-SYSTEM подскажет, какой метод применим для вашей конструкции, а какой даст ложное ощущение надёжности.
Какой способ применим для вашей конструкции
Один способ не закрывает все сценарии. Ниже — соответствие между типом конструкции и применимыми методами герметизации кабельных проходов.
| Конструкция | Применимо | Не применимо | Решение O-SYSTEM |
|---|---|---|---|
| Труба, гильза, футляр, гофра | Разъёмная втулка, термоусадка | Раствор, набивные блоки | UV |
| Бетонная или кирпичная стена | Механический уплотнитель; раствор — как заполнение проёма | Пена, герметик как самостоятельное решение | UVK, UV в гильзе |
| Перекрытие, пол | Механический уплотнитель с фиксацией в проёме | Пена; модульные системы без удержания до затяжки | UVK |
| Фундамент, цоколь, подземный ввод | Разъёмная втулка в гильзе, термоусадка | Раствор, герметик, пена | UV |
| Сэндвич-панель | Корпусной ввод; при толщине от 120 мм — соосно с двух сторон | Раствор, набивные блоки | UVK-10/34 |
| Корпус оборудования, листовой металл | Корпусной ввод, мембранный ввод | Раствор, набивные блоки, термоусадка | UVK, UM |
| Групповой проём в НКУ, ГРЩ, БМЗ | Мембранный ввод, модульная система | Герметик, пена | UM |
| Крупный проём противопожарной преграды | Набивные блоки, подушки, огнезащитный состав | Пена, обычный герметик | По запросу |
Разбор конкретных узлов — проход через стену, пол, перекрытие и фундамент, типоразмеры и порядок монтажа — вынесен в отдельное руководство: кабельные проходки: устройство, размеры и подбор.
Разборные и неразборные способы герметизации
Из всех различий между способами это то, о котором реже всего думают на этапе проекта и о котором чаще всего жалеют на этапе эксплуатации.
Неразборный узел
Герметик, термоусадка, раствор, пена. Материал схватился и стал единым целым с кабелем и конструкцией.
Чтобы заменить кабель, добавить линию или отремонтировать повреждённый участок, узел нужно разрушить: вырубить раствор, срезать термоусадку, вырезать герметик. После этого герметизация выполняется заново, а конструкция в зоне прохода восстанавливается.
Разборный узел
Механический уплотнитель, модульная система, огнезащитные подушки.
Уплотняющий элемент снимается, кабель извлекается или добавляется, узел собирается обратно теми же деталями либо новой втулкой. Конструкция при этом не повреждается.
Разница проявляется не сразу. Она становится критичной, когда:
- кабельная линия повреждена и заменяется в аварийном режиме
- узел прошёл через фундамент, и вырубать раствор пришлось бы изнутри подвала
- объект расширяется, и через существующий проём нужно добавить линии
- проход выполнен в противопожарной преграде, и после вмешательства требуется заново подтверждать предел огнестойкости
Практическое правило: чем труднее физический доступ к узлу и чем выше вероятность изменений на объекте, тем весомее аргумент в пользу разборного решения.
Пять параметров, по которым выбирают способ
Тип и толщина конструкции
Труба, бетон, сэндвич-панель и листовой металл требуют принципиально разных решений. Толщина определяет, достаточно ли одностороннего узла: в панели от 120 мм ввод ставят соосно с двух сторон.
Количество кабелей в проёме
Один кабель — одиночный уплотнитель. Три линии в компактном узле — тройное исполнение. Десяток и больше через общий проём — мембранный ввод или модульная система.
Требования к защите от среды
Если проход контактирует с грунтом, улицей или влажной зоной, нужна подтверждённая степень защиты по IP. Набивные блоки и растворы её не дают.
Требования по огнестойкости
Если преграда противопожарная, узел должен иметь предел огнестойкости не ниже, чем у самой преграды. Требование относится к узлу в сборе и подтверждается сертификатом на изделие.
Перспектива обслуживания
Планируется ли добавление линий, какова доступность узла, кто будет обслуживать объект. Этот параметр определяет выбор между разборным и неразборным способом.
Что часто упускают
Способ выбирают на объекте, а не в проекте; проём готовят раньше, чем подбирают решение; гильзу подбирают только под протяжку, не оставив места для уплотнителя; закрывают узел с одной стороны.
Подберём способ и решение под ваш узел
Чтобы подбор был точным, достаточно нескольких исходных данных. Если части параметров пока нет — опишите задачу в свободной форме, уточняющие вопросы зададим в переписке.
- Тип конструкции: стена, перекрытие, фундамент, панель, корпус, труба
- Размер монтажного проёма или внутренний диаметр гильзы
- Количество кабелей и их наружные диаметры
- Требования по степени защиты и огнестойкости
К письму можно приложить чертёж, спецификацию или фотографию узла.
Механические разъёмные решения O-SYSTEM
O-SYSTEM производит решения одного класса — механические разъёмные уплотнители. Герметичность обеспечивается упругим прилеганием многослойной втулки из вспененного каучука, подогнанной по фактическому диаметру кабеля. Монтаж не требует инструмента, нагрева и составов с отверждением, узел разбирается при замене линии.
Корпусные вводы UVK

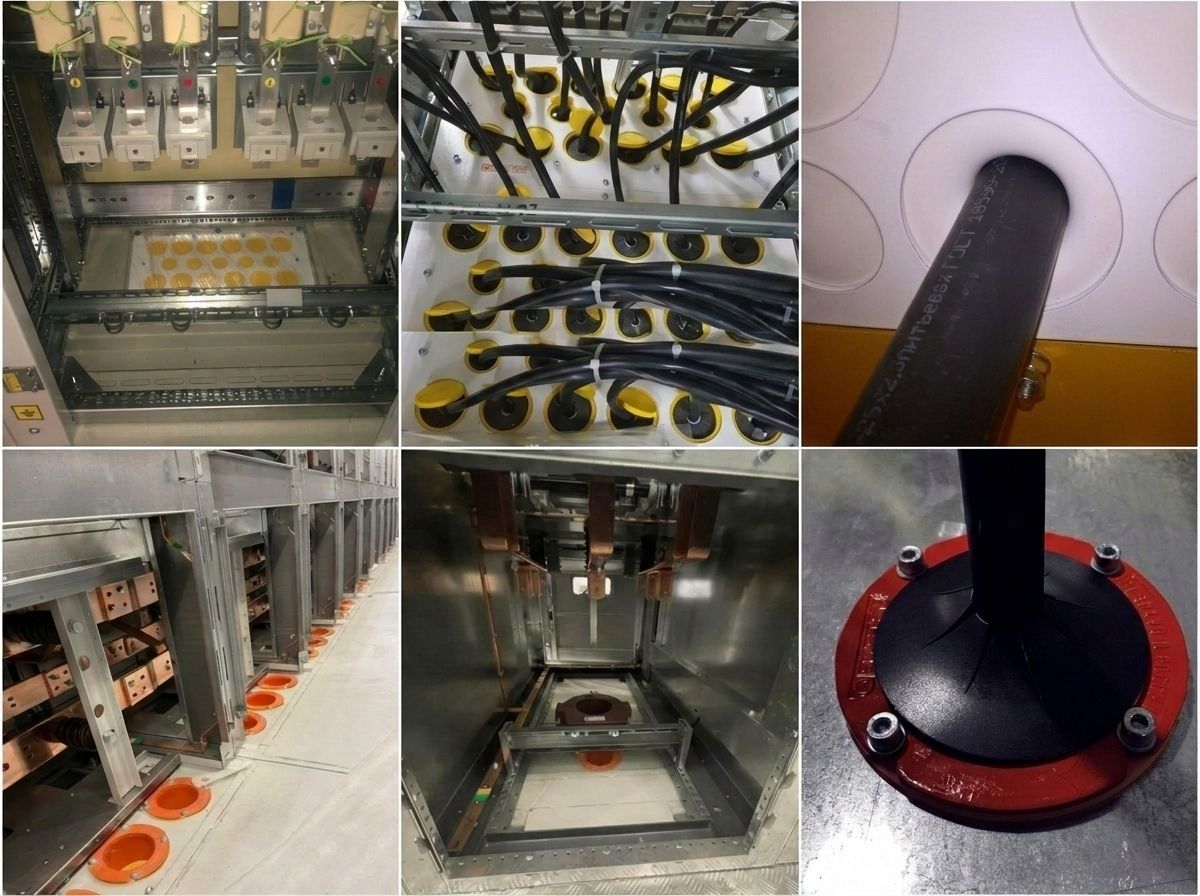

Проход кабеля через стены, пол, перекрытия, сэндвич-панели и корпуса оборудования — КТП, КРУ, КСО, БМЗ. Корпус устанавливается в проём, втулка вставляется до упора: передавить её при монтаже невозможно, при горизонтальной установке в пол узел не проваливается.
Перейти к UVKМембранные вводы UM
Групповой проход нескольких кабелей через один типовой монтажный проём в НКУ, ГРЩ и распределительных корпусах. Подбор — по размерам проёма, количеству кабелей и их наружным диаметрам.
Перейти к UMУплотнительные втулки UV
Герметизация кабеля в трубе, закладной гильзе, футляре и гофрированной трубе — при вводе через фундамент, цоколь и на подземных участках трассы. Разъёмное исполнение позволяет установить втулку на уже проложенный кабель, без повторной протяжки.
Перейти к UVХарактеристики решений: IP64, климатическое исполнение УХЛ1, рабочий диапазон втулок −60…+60 °C, предел огнестойкости узла IET15, с применением негорючей минеральной ваты в месте ввода — до IET60. Материал втулки не поглощает влагу, является диэлектриком, стоек к маслам, растворителям, бактериям и грибкам.
Частые вопросы о способах герметизации
Чем герметизировать кабельную проходку в бетонной стене?
Можно ли герметизировать проход монтажной пеной?
Чем отличается герметик от механического уплотнителя?
Что лучше для ввода кабеля в трубу — термоусадка или втулка?
Обязательно ли герметизировать проходку с двух сторон?
Даёт ли сертификат на герметик огнестойкость узла?
Можно ли комбинировать способы в одном узле?
