Сэндвич-панель — это тонкий металл с утеплителем внутри. Обычное сверление, монтажная пена или силикон здесь работают плохо: панель легко повредить, а место ввода остаётся уязвимым для влаги, холода и огня.
Кабельный ввод O-SYSTEM закрывает проём в сэндвич-панели целиком: герметизирует его по IP64, защищает кабель от острых кромок реза и восстанавливает огнестойкость прохода — от IET15 до IET60.
IP64 герметизацияIET15–IET60 огнестойкостьПанели 50–250 ммМонтаж 10–20 минут
Почему для сэндвич-панели нужна отдельная проходка
Сэндвич-панель — не бетон и не кирпич. Способы, которые работают на капитальной стене, здесь создают больше проблем, чем решают — и это не зависит от того, что находится за панелью: БМЗ, КТП или другое оборудование.

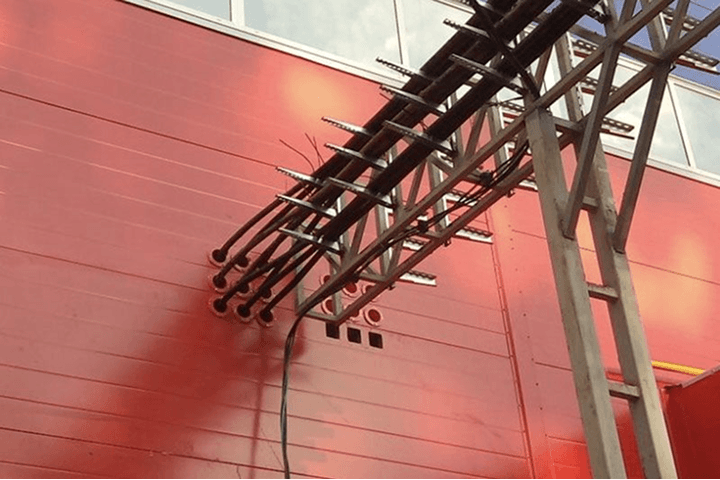

Проход кабельных линий через стену из сэндвич-панели: узел должен закрывать кромку реза и сохранять свойства конструкции.Корпусный ввод в проёме панели: герметизация по IP64 и защита оболочки кабеля от острого края.
Разрушение панели
Панель состоит из тонкой стали, утеплителя и клеевого слоя. Грубое сверление или монтаж без подходящего изделия может повредить конструкцию стены рядом с проёмом.
Конденсат в полости
Незагерметизированный проём пропускает влагу и холодный воздух — внутренняя полость панели намокает, а утеплитель теряет свои свойства.
Потеря огнестойкости
Открытый проём становится путём распространения огня и дыма в соседние помещения — предел огнестойкости стены в месте ввода обнуляется.
Повреждение кабеля
Острая кромка реза панели без защитного корпуса может повредить оболочку кабеля прямо в месте ввода.
Долгий кустарный монтаж
Герметизация пеной или силиконом «на глаз» может занять 45–60 минут на один проход вместо 10–20 минут готовым изделием.
Невозможна замена кабеля
Если проём герметизирован пеной, извлечь или заменить кабель без разрушения конструкции уже не получится.
Решение:
Кабельный ввод O-SYSTEM закрывает эти риски одним изделием: герметизация IP64, восстановленная огнестойкость IET15–IET60, а кабель при необходимости можно заменить без разрушения панели.
Сравнение
Чем закрывают проход кабеля через сэндвич-панель
На объектах встречаются четыре способа. Три из них не дают ни подтверждённой герметичности, ни предела огнестойкости узла.
Способ
Герметичность по IP
Огнестойкость узла
Замена кабеля
Время на один проход
Монтажная пена
Нет
Нет, материал горюч
Невозможна
45–60 мин
Силикон и герметики
Не подтверждается
Только у огнезащитных составов
Вырезается
45–60 мин
Закладная гильза с заполнением
Зависит от заполнителя
Зависит от заполнителя
Частично
30–45 мин
Готовый кабельный ввод O-SYSTEM
IP64, сертификат
IET15 / IET60
Без разрушения панели
10–20 мин
Важно для приёмки. Пожарные требования предъявляются к кабельной проходке в сборе, а не к материалу. Сертификат на герметик подтверждает свойства состава, но не предел огнестойкости узла прохода через панель.
Схема установки
Монтаж в панели разной толщины: 50–250 мм
Сэндвич-панели выпускаются стандартным рядом толщин. От толщины зависит не подбор изделия, а схема его установки — с одной стороны панели или соосно с двух. При этом схема определяется связкой двух условий: серией ввода и толщиной панели.
Толщина панели
UVK-10/34
UVK-28/64
UM (мембранный)
50 / 80 / 100 мм
Односторонний монтаж
Односторонний монтаж
Соосная установка — рекомендуетсяВозможен и односторонний монтаж
120 / 150 мм
Соосная установка возможнаОт 120 мм
Односторонний монтаж
Соосная установка — рекомендуется
200 / 250 мм
Соосная установка возможна
Соосная установка возможнаОт 200 мм
Соосная установка — рекомендуется
Что даёт соосная установка
Два ввода монтируются навстречу друг другу с обеих сторон панели, а полость между ними заполняется негорючей минеральной ватой. Такой узел дополнительно повышает предел огнестойкости кабельной проходки по сравнению с односторонним монтажом.
UM — соосная установка возможна и рекомендуется при любой толщине панели, начиная с 50 мм.
UVK-10/34 — соосная установка от 120 мм.
UVK-28/64 — соосная установка от 200 мм.
Нестандартная толщина или тройное исполнение. Панели вне стандартного ряда и узлы на базе UVK3-28/64 подбираются индивидуально: пришлите фактическую толщину панели и кабельную загрузку — инженер подтвердит схему установки.
Не уверены, какая схема подойдёт под вашу панель?
Напишите толщину панели, диаметр и количество кабелей — инженер O-SYSTEM подберёт исполнение и подтвердит схему установки.
Огнестойкость узла прохода: EI панели и IET проходки
Проход кабеля через стену — это кабельная проходка, огнестойкость которой регламентируют ГОСТ Р 53310-2009 и ФЗ-123. Панели маркируются по EI или REI, кабельные проходки — по IET. Ниже — как эти обозначения соотносятся.
Предел огнестойкости панели
Требуемый предел узла
Исполнение проходки
EI 15 / REI 15
IET15
Базовое: огнезащитная терморасширяющаяся пластина в составе ввода (IET15 достаточно для не несущих конструкций по ФЗ-123, т.к БМЗ относится к классу огнестойкости III, (IIIa))
EI 30 / REI 30
IET60
С закладкой негорючей минеральной ваты в месте ввода
EI 45 / REI 45
IET60
С закладкой негорючей минеральной ваты в месте ввода
EI 60 / REI 60
IET60
С закладкой негорючей минеральной ваты в месте ввода
EI 90 и выше
Свыше IET60
Требуется отдельное согласование решения — напишите нам
Не несущие конструкции и стены в блочно-модульное зданиях относятся к III (IIIa) степени огнестойкости по ФЗ-123.
Для таких конструкций достаточно огнестойкости проходки IET15 — это базовое исполнение вводов O-SYSTEM.
Соосная установка повышает предел огнестойкости узла
Если схема установки допускает монтаж двух вводов навстречу друг другу с обеих сторон панели, предел огнестойкости прохода дополнительно повышается. Для мембранных вводов UM такая установка возможна при любой толщине панели, для UVK-10/34 — от 120 мм, для UVK-28/64 — от 200 мм.
Герметичность
Степень защиты IP64 обязательна, чтобы полость сэндвич-панели не намокала от конденсата и не пропускала пыль. Намокший утеплитель теряет теплотехнические свойства безвозвратно.
Что предъявляется при приёмке
Сертификат соответствия IP64 и пожарный сертификат на изделие, а также проектная документация с указанием требуемого класса огнестойкости узла.
16 исполнений. Проём от 134×304 мм. Кабели Ø10–72 мм. Защита IP64, огнестойкость IET15–IET60. Соосная установка рекомендуется при любой толщине панели.
Определите модель по диаметру и количеству кабелей, затем сверьте схему установки с толщиной панели по таблице выше. Точный размер монтажного проёма — в инструкции на конкретную модель.
Если не уверены в выборе: напишите инженеру O-SYSTEM толщину панели, диаметр и количество кабелей — подберём модель бесплатно и приложим документацию.
Монтаж
Монтаж проходки в сэндвич-панель
В стене или перегородке организуется проём, в который устанавливается корпус ввода. Монтаж не требует спецынструмента и скрытых работ — качество установки видно на месте.
Установка корпуса в подготовленный проём: монтаж выполняется вручную, без специального инструмента.Готовый узел: кабель зафиксирован, кромка реза закрыта корпусом, зазоры уплотнены втулкой.
1
Определите схему установки
Односторонний монтаж или соосная установка с двух сторон — по серии ввода и толщине панели. Для UM соосная схема рекомендуется всегда.
2
Подготовьте проём
Вырежьте отверстие в панели нужного размера — для UVK по размеру корпуса, для UM по типоразмеру мембранного ввода.
3
Установите корпус или раму
Разместите изделие в проёме без перекоса, сверяясь с инструкцией для конкретной модели. При соосной схеме второй ввод ставится напротив первого.
4
Заведите кабель
Проведите кабель через корпус и уплотните многослойной втулкой, удаляя лишние слои под фактический диаметр.
5
Заложите минеральную вату
Полость панели между вводами заполняется негорючей минеральной ватой — этого требует исполнение IET60 и соосная схема установки.
6
Закрепите и проверьте узел
Крепление к сэндвич-панели — саморезами (крепёж в комплект не входит). Убедитесь, что кабель зафиксирован, а проём герметизирован без зазоров и перекосов.
Группа вводов в стеновой панели на объекте: повторяемый результат вместо кустарной герметизации по месту.
Чтобы узел прохода через сэндвич-панель не пришлось переделывать на объекте, в проекте достаточно зафиксировать четыре позиции.
Размер монтажного проёма
Проём подбирается под изделие, а не изделие под уже вырезанное отверстие. Размеры — в инструкции на конкретную модель.
Схема установки: односторонняя или соосная
Определяется серией ввода и толщиной панели: UM — соосно при любой толщине, UVK-10/34 — от 120 мм, UVK-28/64 — от 200 мм. Соосная схема повышает предел огнестойкости узла, и в спецификацию закладываются два ввода на один проход.
Требуемый предел огнестойкости
IET15 или IET60 — по пределу самой панели. Для IET60 в спецификацию закладывается негорючая минеральная вата.
Позиция в спецификации
Указывается наименование изделия с типоразмером, например «Кабельный ввод UVK-10/34», и требуемые характеристики узла.
O-SYSTEM не просто производит вводы — это полное решение для герметизации и огнезащиты кабеля в сэндвич-панели.
Готовое решение в комплекте
Всё необходимое в одной коробке: корпус, втулка, прокладка, монтажная смазка, огнезащитная пластина, заглушка.
Простой монтаж
Монтаж выполняется вручную без специальных инструментов. Время: 10–20 минут вместо 45–60 минут.
Герметизация + огнестойкость
Один ввод решает две задачи: IP64 (защита от влаги и пыли) и IET15–IET60 (огнестойкость узла).
Кабель можно заменить
В отличие от герметизации монтажной пеной, кабель можно извлечь и заменить без разрушения панели.
Защита кромки реза
Корпус ввода закрывает острый край реза панели и защищает оболочку кабеля от повреждения.
Сертифицированная продукция
IP64, пожарный сертификат, сертификат ИСО. Решение закладывается в проект и принимается надзорными органами.
FAQ
Вопросы и ответы
Какая толщина сэндвич-панели подходит для проходки?
Подходит любая толщина стандартного ряда — от 50 до 250 мм. Толщина влияет не на выбор изделия, а на схему установки, и схема зависит от серии ввода. Мембранные вводы UM рекомендуется устанавливать соосно — с двух сторон панели навстречу друг другу — при любой толщине. Для UVK-10/34 соосная установка возможна от 120 мм, для UVK-28/64 — от 200 мм; на меньших толщинах эти вводы монтируются с одной стороны панели. Для нестандартной толщины схему подтвердит инженер.
Зачем устанавливать ввод соосно с двух сторон панели?
Соосная установка дополнительно повышает предел огнестойкости узла прохода: два ввода монтируются навстречу друг другу, а полость панели между ними заполняется негорючей минеральной ватой. Для мембранных вводов UM такая схема возможна и рекомендуется при любой толщине панели, для UVK-10/34 — от 120 мм, для UVK-28/64 — от 200 мм.
Проходка для БМЗ, КТП или НКУ — это одно и то же изделие?
Да. Модель UVK или UM выбирается по диаметру и количеству кабелей, а не по типу здания — состав комплекта от этого не меняется. Отличаются только нормативные требования к конкретному объекту — их стоит сверить на странице этого оборудования.
Чем готовый ввод лучше монтажной пены или герметика?
Даже негорючая пена недолговечна, подтвердить степень защиты в конкретном узле нет возможности, узел с ней нельзя нормально разобрать. Герметик даёт неразборный узел, а его сертификат подтверждает свойства материала, но не характеристики прохода в сборе. Готовый ввод даёт сертифицированные IP64 и IET15–IET60 на узел и монтируется за 10–20 минут вместо 45–60.
Можно ли использовать одну проходку для нескольких кабелей?
Да. Для трёх кабелей в компактном проёме предназначено тройное исполнение UVK3-28/64, для группы кабелей разного диаметра через один проём — мембранные вводы UM.
Можно ли заменить кабель после установки проходки?
Да — в отличие от герметизации монтажной пеной, вводы O-SYSTEM можно открыть и заменить кабель, не разрушая панель и не восстанавливая конструкцию заново.
Подходят ли вводы для прохода трубы через сэндвич-панель?
Да, серия UVK подходит. Трубы должны быть в соответствующем диапазоне диаметров и работать в рамках температур УХЛ1 -60 +60℃.
Есть ли материалы для проектирования узла?
Да: САПР-модели вводов UVK и мембранных вводов UM в форматах STEP, IGS и x_t, типовые проекты с монтажными чертежами узлов, инструкции по монтажу, таблица подбора UM и сертификаты. Все ссылки — в разделе «Проектировщикам» выше. Если нужен разрез узла под конкретную толщину панели и требуемый предел огнестойкости, напишите нам.
Что делать, если сэндвич-панель нестандартной толщины?
Пришлите параметры на почту — толщину панели, диаметр и количество кабелей. Инженер подберёт исполнение или предложит соосную установку под нестандартный случай.
Заявка
Подберём проходку под вашу сэндвич-панель
Проектируете проход кабеля через сэндвич-панель в БМЗ, КТП, КРУ, КСО, НКУ или ГРЩ? Напишите на почту. Специалисты O-SYSTEM помогут с выбором типа и размера проходки, подтвердят схему установки под толщину панели, направят техническую документацию и ответят на вопросы по монтажу.
Можно приложить чертёж, спецификацию или фотографию узла. Если материалов пока нет, опишите задачу в свободной форме — уточняющие вопросы зададим в переписке.
Почта — основной канал для всех запросов. Отвечаем в рабочие часы Пн–Пт, 08:00–17:00.
