Уплотнительные втулки UV для кабеля в трубе
Многослойные уплотнители для герметизации зазора между кабелем и пластиковыми, стальными или асбоцементными трубами. Подгонка по диаметру без инструмента, рабочий диапазон от −60 до +60 °C, степень защиты IP64.
Почему нужна герметизация в трубе
При прокладке кабеля внутри защитной трубы между его оболочкой и стенкой трубы остаётся свободное пространство. Через открытый торец внутрь могут попадать влага, грунт и другие частицы. При подземной прокладке или переходах под дорогами незащищённая труба также подвержена заиливанию.
Уплотнительная втулка UV заполняет зазор между кабелем и трубой, плотно прилегает к обеим поверхностям и формирует защищённый узел. Одновременно втулка удерживает кабель по центру трубы, исключая его провисание.
Многослойные уплотнительные втулки UV
Выберите модель по внутреннему диаметру трубы и наружному диаметру кабеля. Все втулки серии имеют разборную конструкцию, степень защиты IP64, климатическое исполнение УХЛ1 и рабочий диапазон температур от −60 до +60 °C.
UV-150
- Труба до 150 мм
- Кабель Ø28–104 мм
- Защита IP64
- Исполнение УХЛ1
- Температура −60…+60 °C
Втулка состоит из двух половин многослойного вспененного каучука, поставляется в комплекте с прокладкой и монтажными материалами.
Технология изменяемого диаметра

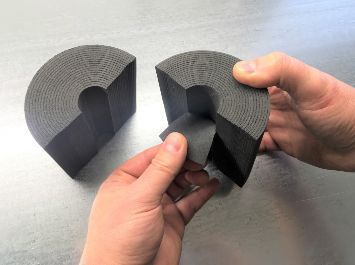

Каждая втулка состоит из двух половин многослойного материала. Внутренние слои удаляются для подгонки под наружный диаметр кабеля, наружные — под внутренний диаметр трубы. Один типоразмер втулки работает с диапазоном диаметров, что упрощает подбор и позволяет точно подогнать изделие непосредственно перед монтажом.
- Разделить втулку на две половины

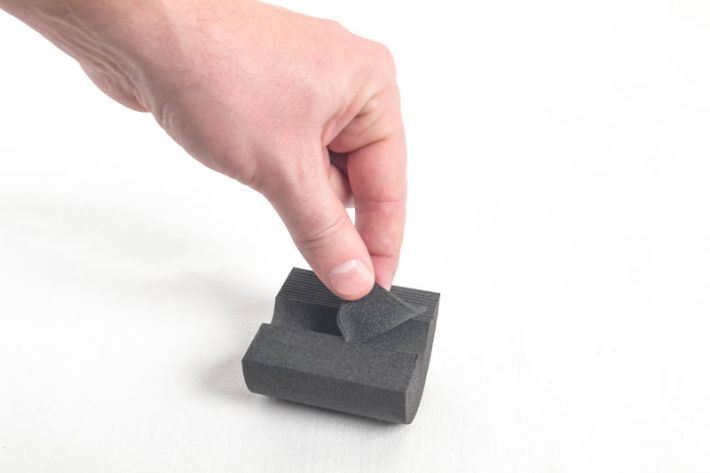

- Поочерёдно удалить внутренние слои и подогнать отверстие под кабель
- Удалить наружные слои и подогнать втулку под внутренний диаметр трубы
- Нанести монтажную смазку на рабочие поверхности, кроме торцов
- Соединить половины вокруг кабеля и установить втулку в трубу
Разработано для быстрой работы на объекте
Втулки UV разрабатывались с участием инженеров, поэтому конструкция ориентирована на удобство проектирования, подбора и монтажа в реальных условиях.
Монтаж без инструмента
Для установки не требуются болты, ключи или специальные приспособления. Размер подгоняется удалением слоёв, втулка устанавливается с применением монтажной смазки.
Подгонка на объекте
Инженер ориентируется на фактический диаметр кабеля и трубы. Это снижает зависимость от абсолютно точного совпадения заказанного размера с реальными параметрами.
Разборная конструкция
Втулка из двух половин устанавливается вокруг кабеля. Кабель не нужно пропускать через цельное отверстие до его прокладки.
Герметизация и центрирование
Втулка плотно прилегает к трубе и кабелю, ограничивая проникновение влаги и грунта, а также удерживает тяжёлый кабель по центру.
Материал для промышленности
Вспененный каучук не поглощает влагу, является диэлектриком и устойчив к маслам, растворителям, бактериям и грибкам.
Возможность демонтажа
При ремонтных работах узел можно разобрать и получить доступ к кабелю без разрушения металлических прижимов или термоусадки.
Где применяются втулки UV
Уплотнительные втулки UV применяются там, где кабель проходит внутри трубы и требуется закрыть пространство между оболочкой кабеля и стенкой трубы:
При прокладке кабеля в трубе под дорогой втулки подходящего размера устанавливаются с двух сторон. Такое решение ограничивает попадание грунта и снижает риск заиливания кабельной трубы.
Втулка UV в составе герметичного кабельного узла
В проектах с тяжёлым силовым кабелем втулка UV может применяться совместно с термоусаживаемым элементом. Втулка фиксирует кабель по центру трубы, исключает его провисание и снижает риск повреждения термоусадки во время эксплуатации.
При заполнении трубы перед установкой втулки негорючей минеральной ватой толщиной не менее 200 мм и плотностью не менее 100 кг/м³ для всего узла заявлен предел огнестойкости IET60.
Этот показатель относится к полной конструкции при соблюдении указанных условий, а не к отдельной втулке без дополнительного заполнения.
Втулка UV работает совместно с:
- Термоусаживаемыми элементами
- Минеральной ватой IET60
- Защитными экранами
- Кабельными муфтами

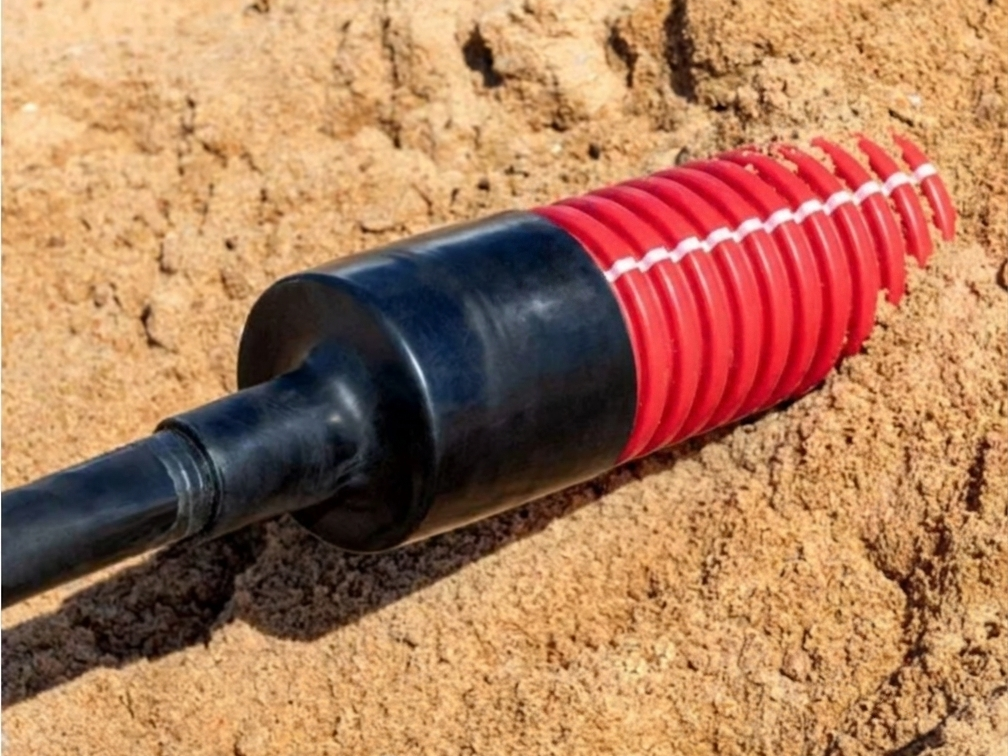

Установка втулки в трубу с кабелем
Для установки втулки не требуется специальный инструмент. Основная задача монтажника — правильно подогнать внутренний и наружный диаметры и обеспечить необходимый натяг при установке.
Ключевые параметры подгонки:
- Внутренние слои: зазор между половинами 0–0,5 мм после установки на кабель
- Наружные слои: подготовленная втулка на 4–5 мм больше внутреннего диаметра трубы
- Толщина каждой половины: не менее 35 % от исходной
- Смазка: на рабочие поверхности, кроме торцов; можно использовать технический вазелин или графитовую смазку
Материал и конструкция втулок
Втулка состоит из двух половин многослойного материала. Такая конструкция позволяет устанавливать изделие вокруг кабеля и независимо подгонять внутренний и наружный диаметры.
Вспененный каучук:
Материал втулки — износостойкий вспененный каучук. Несмотря на пористую структуру, он не поглощает влагу, является диэлектриком и устойчив к воздействию масел, растворителей, бактерий и грибков.
После монтажа плотное прилегание к трубе и кабелю ограничивает проникновение влаги и грунта. При необходимости втулку можно демонтировать для проведения ремонтных работ.
Отличие от других типов уплотнителей
Втулка UV — это не модульная кабельная проходка с рамой и не болтовой уплотнитель с металлическими прижимами. Втулка устанавливается непосредственно между кабелем и внутренней поверхностью трубы.
| Критерий | Втулка UV | Другие типы решений |
|---|---|---|
| Место установки | Между кабелем и трубой | В раме, гильзе или на торце трубы |
| Подгонка диаметра | Удалением слоёв | Подбор размера, затяжка или нагрев |
| Инструмент | Не требуется | Зависит от конструкции |
| Конструкция | Две половины из каучука | Болты, пластины, рамы, термоусадка |
| Демонтаж | Быстрый доступ при ремонте | Зависит от конструкции |
Другие типы решений подходят для разных задач. Втулка UV выбирается для компактных узлов с простой подгонкой на объекте.
