Кабельный ввод монтаж: как правильно установить кабельный ввод?

Монтаж кабельного ввода — это не сложно. Но если сделать ошибку, последствия будут серьёзные: протечки, отказ в приёме объекта, штрафы от надзорных органов.

В этом подробном гайде мы покажем, как профессионалы устанавливают кабельные вводы O-System. Пошаговые инструкции, видео, таблицы подбора и ответы на все вопросы.

Написать на почту

Перейти к разделу:

Проблемы при ошибках Типы вводов Применение Таблица подбора Преимущества Вопросы и ответы

Риски

Почему монтаж кабельного ввода важен?

Знаете, что объединяет большинство отказов при приёме трансформаторных подстанций и низковольтных комплектных устройств? Неправильный монтаж кабельного ввода.

Нарушение герметичности

Вода и пыль проникают в оборудование, вызывая коррозию контактов и короткие замыкания.

Отсутствие огнестойкости

Огонь распространяется по кабельным трассам от одного помещения к другому, создавая риск пожара.

Долгий и дорогой монтаж

Неправильный монтаж может занять 45–60 минут на один ввод вместо 5–10 минут.

Ошибка в подборе

Ввод не подходит по диаметру кабеля. Нужно переделывать, задержка 2–5 дней.

Невозможна замена

Если герметизирован пеной, кабель невозможно извлечь без разборки конструкции.

Снижение надёжности

Отказ в приёме надзорными органами, штрафы и требование переделки.

Хорошая новость:

Все эти проблемы легко избежать, используя профессиональные кабельные вводы O-System. Правильная конструкция обеспечивает герметизацию на 20+ лет, огнестойкость соответствует требованиям, а простой монтаж экономит время и деньги. Кабель при необходимости можно заменить в считанные минуты, без разборки конструкции.

Решения

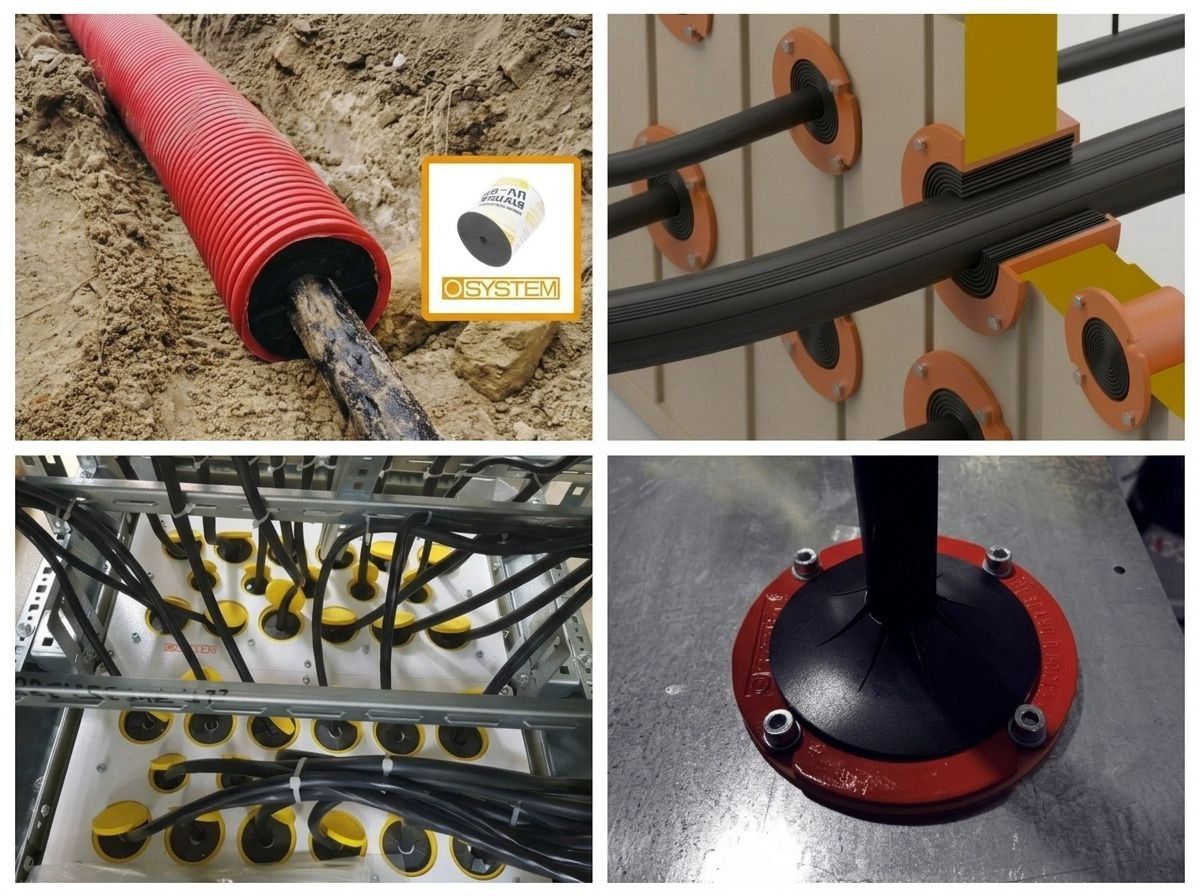

Три типа кабельных вводов O-System

Производитель O-System разработал три специализированных типа кабельных вводов, каждый для своей задачи.

UVK — для КТП, КРУ, КСО

Для силовых кабелей большого диаметра
Диаметр: 10–64 мм. Степень защиты: IP64. Огнестойкость: IET15–IET60. Комплект: корпус, втулка, прокладка, смазка, огнезащитная пластина.

Перейти к UVK →

UM — для НКУ, ГРЩ

Для большого количества кабелей разных диаметров
От 8 до 19 подготовленных мест ввода. Кабели: 10–72 мм. IP64. Огнестойкость: IET15–IET60. Стальной корпус, эластомерная и огнезащитная мембраны.

Перейти к UM →

UV — для кабеля в трубе

Для герметизации в защитной трубе
На подземных и надземных трассах. Размеры: UV-60, UV-100, UV-125, UV-150. IP64. Многослойный синтетический каучук с удаляемыми слоями.

Перейти к UV →

Объекты

Где применяются кабельные вводы O-System

Решения O-System используются в различных типах оборудования и сооружений для обеспечения надёжного, герметичного и безопасного ввода кабеля.

КТП

Герметичный ввод силовых и контрольных кабелей. Защита от пыли и влаги. Используется на 30% КТП в России.

НКУ и ГРЩ

Аккуратный ввод многих кабелей в шкафы управления и распределительные щиты. Мембранные вводы UM удобны.

КРУ и КСО

Безопасный ввод кабельных линий с соблюдением герметичности и пожарной безопасности.

БМЗ

Герметизация кабельных проходов через сэндвич-панели и контейнерные подстанции.

Нефтегазовая отрасль

Герметизация и огнезащита кабельных проходов с повышенными требованиями к безопасности.

Промышленные объекты

Защита систем автоматизации и управления от влаги и пыли.

Быстрый выбор

Таблица подбора кабельных вводов

Используйте таблицу для быстрого определения нужного кабельного ввода. Найдите диаметр кабеля и тип оборудования.

Диаметр кабеля	Тип оборудования	Рекомендуемый ввод	Диаметр отверстия
10–34 мм	КТП, КРУ, КСО, БМЗ	UVK-10/34	74 мм
28–64 мм	КТП, КРУ, КСО, БМЗ	UVK-28/64	114 мм
28–64 мм (×3)	КТП, КРУ, КСО (тройной ввод)	UVK3-28/64	По САПР-модели
Много кабелей (8–19 шт.), 10–72 мм	НКУ, ГРЩ, шкафы, панели	UM (разные размеры)	Встраивается в корпус
10–104 мм (подгоняемый)	Кабель в трубе, подземные трассы	UV-60, UV-100, UV-125, UV-150	Внутри трубы

Если вы не уверены в выборе: свяжитесь с инженером O-System. Консультация совершенно бесплатна. Актуальный прайс со всеми размерами и комплектациями доступен в разделе прайс-листа.

Почему выбирают O-System

6 причин выбрать кабельные вводы O-System

O-System не просто производит вводы — это полные решения для герметизации и огнезащиты кабелей.

Готовое решение в комплекте

Всё необходимое в одной коробке: корпус, втулка, прокладка, монтажная смазка, огнезащитная пластина, заглушка. Качество гарантировано.

Простота монтажа

Монтаж выполняется вручную без специальных инструментов. Время: 5–10 минут вместо 45–60 минут. Справится любой.

Герметизация + огнестойкость

Один ввод решает две задачи: IP64 (защита от влаги и пыли) + IET15–IET60 (огнестойкость).

Сертифицированная продукция

IP64, пожарный сертификат, ISO 9001, соответствие СНиП и ПУЭ, ГОСТ. Принятие надзорными органами.

Открытый прайс

Все цены видны на сайте. Нет скрытых расходов. Прозрачность в бизнесе.

Техническая поддержка

Типовые проекты, инструкции с видео, САПР-модели, бесплатная консультация инженера по подбору.

FAQ

Часто задаваемые вопросы

Как подобрать кабельный ввод под диаметр кабеля?

Процесс простой: диаметр кабеля можно измерить самостоятельно или узнать заранее в каталогах по маркировке, а затем, исходя из количества кабелей, подобрать кабельный ввод по его рабочему диапазону диаметров.

Какую степень защиты обеспечивают кабельные вводы?

IP64 и огнестойкость. IP64 = полная герметизация от пыли и защита от брызг воды. IET15 = огнестойкость 15 минут. IET60 = огнестойкость 60 минут (высокий уровень). Все вводы обеспечивают IP64. Огнестойкость зависит от типа и комплектации. Это соответствует требованиям СНиП и ПУЭ.

Есть ли видео-инструкция и пошаговый гайд?

Да, доступны в нескольких форматах. Видео-инструкции (3 минуты) смотрите на сайте O-System. PDF-инструкции с пошаговыми фотографиями скачайте на странице документации. Подробная инструкция прилагается к каждому изделию. Монтаж очень простой, справится любой.

Можно ли устанавливать самостоятельно?

Да, любой монтажник легко справится, следуя инструкции. Время на монтаж: 5–10 минут. Специальных квалификаций не требуется.

Где купить кабельные вводы O-System?

На сайте O-System (o-system.ru): посмотрите каталог, выберите размер и количество, оформите заказ — отправим в любой город России. Также: напишите на email info@eligeregroup.ru или позвоните +7 (960) 814-53-73, запросите консультацию инженера. Консультация совершенно бесплатна.

Можно ли заменить кабель после установки ввода?

Да, это одно из главных преимуществ O-System! В отличие от герметизации монтажной пеной, наши вводы можно открыть: (1) Извлеките втулку. (2) Выньте кабель. (3) Заведите новый кабель. (4) Установите новую втулку. Время на замену: 5–10 минут. Это очень удобно для технического обслуживания.

Какой инструмент нужен для монтажа?

При подготовленном кабельном проёме инструменты нужны только для крепежа корпуса. Всё остальное — смазка, втулка, прокладка — уже в комплекте. Монтаж осуществляется вручную.

Как монтировать ввод в сэндвич-панель (БМЗ)?

При использовании мембранного кабельного ввода UM для БМЗ: (1) Вырежьте монтажный проём в сэндвич-панели (размер указан в таблице). (2) Установите UM в проём. (3) Закрепите саморезами.

При использовании кабельного ввода UVK: (1) Вырежьте отверстие согласно размеру корпуса (указан в типовых проектах). (2) Установите корпус. (3) Закрепите саморезами. Заведите и закрепите кабель по инструкции.

Подробно со схемами смотрите в видео-инструкции на сайте или скачайте PDF-инструкцию.

Документы

Документы и сертификаты

Все кабельные вводы O-System производятся на собственном производстве в Самаре с полным контролем качества и сертифицированы по всем требуемым стандартам. Продукция поставляется с полным пакетом документов для проектирования и приёмки.

Заявка

Подберём кабельный ввод для вашего проекта

Проектируете ввод кабеля в КТП, КРУ, КСО, НКУ, ГРЩ или блочно-модульное здание? Напишите на почту. Специалисты O-System помогут с выбором типа и размера ввода, направят техническую документацию и ответят на все вопросы по монтажу.

Можно приложить чертёж, спецификацию или фотографию узла. Если материалов пока нет, опишите задачу в свободной форме — уточняющие вопросы зададим в переписке.
