Серия универсальных корпусных кабельных вводов O-SYSTEM для герметизации и огнезащиты кабельных проемов с подбором уплотнения под разные диаметры кабеля по технологии "изменяемый диаметр".
кабельный ввод
UVK-28/64
В состав одного кабельного ввода входят:
Корпус - 1 шт.
Уплотнительная втулка UV-100 - 1 шт.
Прокладка - 1 шт.
Смазка монтажная - 1 шт.
Огнестойкая пластина – 1шт.
Климатическое исполнение: УХЛ1
Степень защиты: IP64, IET15, IET60.
Количество UVK-28/64 в стандартной упаковке - 6шт.
Цена 2490руб. за шт. с НДС
изменяемый диаметр
многослойная уплотнительная втулка
простая и удобная подгонка под диаметр кабеля
UVK-28/64 o-system
Кабельный ввод
Кабельный ввод UVK-28/64 o-system в кабельном проёме ячеек кру, ксо, пример крепежа кабеля и установки трансформатора тока
Кабельный ввод UVK-28/64 o-system в кабельном проёме ячеек кру, ксо, пример крепежа кабеля и установки трансформатора тока
кабельный ввод
UVK-10/34
В состав одного кабельного ввода входят:
Корпус - 1 шт.
Уплотнительная втулка UV-60 - 1 шт.
Прокладка - 1 шт.
Смазка монтажная - 1 шт.
Огнестойкая пластина – 1шт.
Климатическое исполнение: УХЛ1
Степень защиты: IP64, IET15, IET60.
Количество UVK-10/34 в стандартной упаковке - 15шт.
Цена 1390руб. за шт. с НДС
изменяемый диаметр
многослойная уплотнительная втулка
простая и удобная подгонка под диаметр кабеля
UVK-10/34 O-SYSTEM
Кабельный ввод
кабельный ввод
UVK3-28/64
В состав одного кабельного ввода входят:
Корпус тройной- 1 шт.
Уплотнительная втулка UV-100 - 3 шт.
Прокладка - 1 шт.
Смазка монтажная - 3 шт.
Огнестойкая пластина – 3шт.
Климатическое исполнение: УХЛ1
Степень защиты: IP64, IET15, IET60.
Количество UVK3-28/64 в стандартной упаковке - 2шт.
Цена 6590руб. за шт. с НДС
изменяемый диаметр
многослойная уплотнительная втулка
простая и удобная подгонка под диаметр кабеля

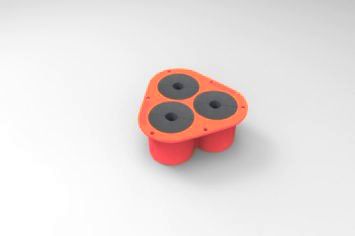

UVK3-28/64 тройной o-system
Кабельный ввод
Кабельный ввод UVK3-28/64 o-system тройной в кабельном проёме ячеек кру, ксо, пример крепежа кабеля
Кабельный ввод UVK3-28/64 o-system тройной в кабельном проёме ячеек кру, ксо, пример крепежа кабеля
Описание
Кабельные вводы серии UVK представляют собой корпус, уплотнительную многослойную втулку, состоящую из двух частей и огнезащитную мембрану (основные компоненты). Корпус выполнен из литейного алюминиевого сплава, не допускающий нагрев от действия вихревых индукционных токов Фуко, возникающих в проводниках при изменении пронизывающего их магнитного поля.
Материал уплотнительной втулки - это экологически чистый износостойкий вспененный каучук. Несмотря на пористую структуру, у рассматриваемого материала полностью отсутствует способность к поглощению влаги, тем самым обеспечивается герметизация кабельных вводов. Плотность прилегания уплотнительной втулки к корпусу и кабелю (трубе) после монтажа не допускает проникновение, влаги, пыли и других мелкодисперсных частиц, а также защищает от насекомых и грызунов. Пористая структура уплотнителей втулки препятствует распространению звука технологического оборудования, что в итоге способствует снижению шумового воздействия на окружающую среду или другие сопряженные помещения. Многослойная втулка из-за свойств материала является диэлектриком и обладает стойкостью к воздействию химических веществ (масел, растворителей), а также стоек к воздействию бактерий и грибков. В кабельных вводах серии UVK применяется решение, дающее гибкость в герметизации кабельных проходов. Оно основано на уплотнительных втулках с удаляемыми слоями, обеспечивающие идеальную подгонку под любой внешний диаметр кабелей и труб в пределах диапазона работы втулки. Это упрощает проектирование и монтаж.
Огнезащитная терморасширяющаяся пластина (мембрана) в составе кабельного ввода серии UVK обеспечивает огнестойкость изделия IET15 в месте ввода, что достаточно для не несущих стен и конструкций для блочно-модульных зданий, относящихся к III-ей (III-а) степени огнестойкости согласно Федеральному закону от 22-го июля 2008 г. № 123-ФЗ "Технический регламент о требованиях пожарной безопасности". Применение негорючей минеральной ваты в месте ввода позволяет увеличить предел огнестойкости до IET60.
Применение
Кабельные вводы серии UVК - оптимальное решение с простым монтажом для герметизации IP64 кабельных проемов в комплектных распределительных устройствах (КРУ), в камерах сборных одностороннего обслуживания (КСО). При проектировании учитываются места установки ячеек для организации кабельного проема под каждой ячейкой и последующей установкой корпусов с транспортировочными заглушками. Монтаж уплотнительной втулки и огнестойкой пластины происходит уже на объекте во время завода кабеля. Кабельный ввод UVK-28/64 одиночный используется в стандартных ячейках, устанавливается в количестве от одного до шести штук, Кабельный ввод UVK3-28/64 тройной в более компактных ячейках с минимальной шириной. Кабельный ввод UVK-10/34 чаще всего используется при проходке через сэндвич-панели стен зданий, особенно при соосной установке с двух сторон (толщина панели от 120мм), и в другом оборудовании, где используется кабель небольшого сечения. Кабельные вводы серии UVK так же применяются в блочно-модульных зданиях различного назначения: блочно-модульные котельные, блочно-модульные комплектные распределительные подстанции, блочно-модульные насосные станции, блочно-модульные компрессорные станции, блочно-модульные станции водоподготовки, блочно-модульные станции очистки воды, блочно-модульные тепловые пункты, блочно-модульные дизельные электростанции, блочно-модульные газопоршневые и газотурбинные электростанции, блочно-модульные установки наполнения бытовых баллонов, блочно-модульные микротурбинные электростанции, блочно-модульные очистные сооружения, блочно-модульные тяговые подстанции, блочно-модульные распределительные пункты, блочно-модульные станции ЧРП. Кабельные вводы серии UVK предназначены для монтажа на такие листовые поверхности как металл, сэндвич-панель, а также перегородки и перекрытия из бетона.
Внимательно ознакомьтесь с инструкцией по монтажу!
Обратить внимание:

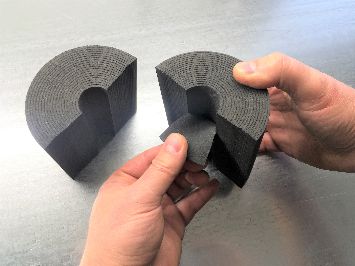

При монтаже уплотнительной втулки с кабелем в установленный в кабельном проеме корпус отсутствует необходимость применения каких-либо инструментов и приспособлений. Необходимо только подобрать внутренний диаметр уплотнительной втулки методом удаления слоев таким образом, чтобы зазор между двумя частями уплотнительной втулки на кабеле был 0-0,5 мм. При приближении внутреннего диаметра втулки к внешнему диаметру кабеля слои нужно удалять поочередно с каждой половинки втулки для более точной подгонки втулки к кабелю.
При монтаже кабеля непосредственно в корпус применяется монтажная смазка на внешних и внутренних (кроме торцевых!!!) поверхностях уплотнительной втулки. (Идёт в комплекте).
Огнезащитная пластина (мембрана) продевается через кабель и плотно прижимается к корпусу.
сертификат на
кабельные вводы UVK и уплотнительные втулки UV
сертификат накабельные вводы um
сертификат исо
пожарный сертификат на кабельные вводы uvk
пожарный сертификат на кабельные вводы um
Частые вопросы о кабельных вводах UVK
Заказ, подбор типоразмера, комплектация и замена импортных решений. Если вопроса нет в списке — напишите на почту, ответим в рабочие часы Пн–Пт, 08:00–17:00.
Сколько стоит кабельный ввод UVK?
O-SYSTEM работает по открытым фиксированным ценам — стоимость каждого типоразмера приведена в прайс-листе на сайте, запрашивать её отдельно не требуется. Это удобно при подготовке смет и спецификаций: цена известна заранее и одинакова для всех.
Для расчёта по объекту достаточно направить спецификацию или перечень узлов на электронную почту.
Работаете ли вы с юридическими лицами?
Да. Основной формат работы — поставка предприятиям по договору с полным комплектом отгрузочных документов. O-SYSTEM является производителем, поэтому поставка идёт напрямую, без посредников и наценки дистрибьюторов.
Доставляете ли в другие регионы и в Беларусь?
Отгружаем заказчикам по всей России и в Беларусь. Способ отгрузки и транспортную компанию согласуем при оформлении заказа.
Для белорусских производителей КТП, КРУ, КСО и блочно-модульных зданий действуют те же условия, что и для российских: цены на все типоразмеры UVK опубликованы в прайс-листе, поставка идёт напрямую с производства.
Как подобрать типоразмер кабельного ввода UVK?
Основной параметр — наружный диаметр кабеля:
- UVK-10/34 — кабели Ø10–34 мм
- UVK-28/64 — кабели Ø28–64 мм
- UVK3-28/64 — три кабеля Ø28–64 мм в одном узле, для компактных ячеек с минимальной шириной
Дополнительно учитывается тип конструкции: листовой металл, сэндвич-панель, бетонная перегородка или перекрытие.
Что делать, если точные диаметры кабелей на момент заказа неизвестны?
Это не мешает заказу. Уплотнительная втулка многослойная: лишние слои удаляются вручную под фактический наружный диаметр кабеля уже на объекте. Один типоразмер закрывает весь заявленный диапазон, поэтому знать точный диаметр каждого кабеля заранее не требуется.
Ориентир при подгонке — зазор 0–0,5 мм между половинками втулки на кабеле.
Что если через один проём нужно ввести группу кабелей?
Для группового ввода через типовой монтажный проём применяются мембранные кабельные вводы UM — одна пластина рассчитана на комбинацию кабелей разного диаметра. Для трёх кабелей в узком проёме подойдёт тройное исполнение UVK3-28/64.
Можно ли прислать чертёж или спецификацию для подбора?
Да. Достаточно чертежа проёма, спецификации кабелей или фотографии узла — подберём типоразмеры и подготовим расчёт по объекту. Если материалов пока нет, опишите задачу в свободной форме, уточняющие вопросы зададим в переписке.
Что входит в комплект кабельного ввода?
Корпус, уплотнительная втулка UV, прокладка, монтажная смазка и огнезащитная терморасширяющаяся пластина. В тройном исполнении UVK3-28/64 — тройной корпус, три втулки, три смазки и три пластины.
Входит ли крепёж в комплект?
Нет. Крепление к конструкции выполняется по месту — гайками, саморезами или заклёпками, крепежом заказчика.
Нужен ли специальный инструмент для монтажа?
Нет, и это принципиальный момент. Слои втулки удаляются вручную, втулка с кабелем вставляется в корпус до упора. Упор в нижней части корпуса не позволяет передавить втулку и удерживает узел при монтаже — в том числе при горизонтальной установке в пол.
Монтажная смазка входит в комплект и наносится на внешние и внутренние поверхности втулки, кроме торцевых.
Можно ли устанавливать корпуса заранее, при сборке оборудования на заводе?
Да, это штатный сценарий для серийного производства. Корпуса монтируются в проёмы с транспортировочными заглушками ещё на заводе, а уплотнительная втулка и огнезащитная пластина ставятся на объекте при заводе кабеля. Так исключаются ошибки монтажа и ускоряется сборка.
Какая степень защиты и огнестойкость у вводов UVK?
IP64 — полная защита от пыли и защита от брызг воды. Климатическое исполнение УХЛ1, то есть размещение на открытом воздухе.
Предел огнестойкости узла — IET15, что достаточно для ненесущих стен и конструкций блочно-модульных зданий III (III-а) степени огнестойкости согласно ФЗ-123. При закладке негорючей минеральной ваты в месте ввода предел увеличивается до IET60.
Какие документы предоставляются?
Сертификат соответствия IP64, пожарный сертификат, сертификат ИСО, паспорта и инструкции по монтажу. Для проектирования доступны типовые проекты и САПР-модели UVK в форматах STEP, IGS и x_t.
Можно ли заменить импортное решение на вводы UVK?
Да — импортозамещение зарубежных модульных систем и есть основная задача серии UVK. Отличий три, и все они практические.
Конструкция. В импортных модульных системах герметичность обеспечивает внешнее прижимное устройство: рама с набором модулей стягивается болтами или клином. В UVK рамы и прижима нет — уплотняет сама многослойная втулка, вставленная в корпус до упора.
Монтаж. Не нужны ни инструмент, ни динамометрический ключ, ни контроль усилия затяжки. Втулка подгоняется руками и вставляется до упора; передавить узел или собрать его недотянутым невозможно. При горизонтальном монтаже в пол модули систем без фиксации проваливаются в приямок ещё до затяжки — у UVK узел удерживается упором корпуса.
Стоимость. Решение существенно доступнее импортных аналогов при сопоставимых характеристиках: IP64, УХЛ1, IET15 / IET60 с подтверждающими сертификатами.
Можно ли проверить решение перед тем, как закладывать его в серию?
Да. Опишите задачу на почте — обсудим параметры узла дистанционно, подберём подходящие типоразмеры и согласуем, что именно нужно направить для проверки. Вопрос решаемый: наша задача в том, чтобы решение подошло под ваше оборудование, а не просто закрыть отгрузку.
