UV-60
Для уплотнения кабеля диаметром от 10 до 34 мм в трубе с внутренним диаметром до 60 мм.
Серия многослойных уплотнительных втулок O-SYSTEM с удобной подгонкой под разные диаметры труб и кабелей по технологии "изменяемый диаметр".
кабельный ввод

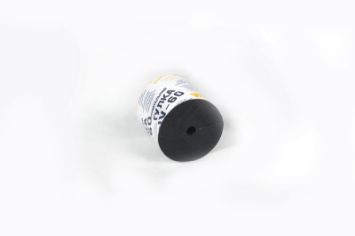

Втулка уплотнительная UV-60
Наружный диаметр кабеля, мм: от 10 до 34 (при монтаже в трубу с внутренним диаметром 60мм)
Климатическое исполнение: УХЛ1
Диапазон рабочих температур: от -60 °С до +60 °
Степень защиты: IP64
Цена 400руб. за шт. с НДС
Изменяемый диаметр.
При монтаже не нужны инструменты, Необходимо только подобрать внутренний и внешний диаметр втулки методом удаления слоёв, применить монтажную смазку и с усилием вставить втулку в трубу с кабелем.
UV-60
Уплотнительная втулка для герметизации кабеля в трубе
кабельный ввод
Втулка уплотнительная UV-100
Наружный диаметр кабеля, мм: от 28 до 64 (при монтаже в трубу с внутренним диаметром 100мм)
Климатическое исполнение: УХЛ1
Диапазон рабочих температур: от -60 °С до +60 °
Степень защиты: IP64
Цена 990руб. за шт. с НДС
Изменяемый диаметр.
При монтаже не нужны инструменты, Необходимо только подобрать внутренний и внешний диаметр втулки методом удаления слоёв, применить монтажную смазку и с усилием вставить втулку в трубу с кабелем.
UV-100
Уплотнительная втулка для герметизации кабеля в трубе
кабельный ввод
Втулка уплотнительная UV-125
Наружный диаметр кабеля, мм: от 28 до 80 (при монтаже в трубу с внутренним диаметром 125мм)
Климатическое исполнение: УХЛ1
Диапазон рабочих температур: от -60 °С до +60 °
Степень защиты: IP64
Цена 1620руб. за шт. с НДС
Изменяемый диаметр.
При монтаже не нужны инструменты, Необходимо только подобрать внутренний и внешний диаметр втулки методом удаления слоёв, применить монтажную смазку и с усилием вставить втулку в трубу с кабелем.
UV-125
Уплотнительная втулка для герметизации кабеля в трубе
кабельный ввод
Втулка уплотнительная UV-150
Наружный диаметр кабеля, мм: от 28 до 104 (при монтаже в трубу с внутренним диаметром 150мм)
Климатическое исполнение: УХЛ1
Диапазон рабочих температур: от -60 °С до +60 °
Степень защиты: IP64
Цена 1990руб. за шт. с НДС
ИЗМЕНЯЕМЫЙ ДИАМЕТР.
ПРИ МОНТАЖЕ НЕ НУЖНЫ ИНСТРУМЕНТЫ, НЕОБХОДИМО ТОЛЬКО ПОДОБРАТЬ ВНУТРЕННИЙ И ВНЕШНИЙ ДИАМЕТР ВТУЛКИ МЕТОДОМ УДАЛЕНИЯ СЛОЁВ, ПРИМЕНИТЬ МОНТАЖНУЮ СМАЗКУ И С УСИЛИЕМ ВСТАВИТЬ ВТУЛКУ В ТРУБУ С КАБЕЛЕМ.
UV-150
Уплотнительная втулка для герметизации кабеля в трубе
ПРОЕКТИРОВЩИКАМ
Во многих проектах применяется следующая схема:
После монтажа уплотнительной втулки серии UV , обеспечивающей герметизацию кабеля в трубе дополнительно применяется термоусадка. Уплотнительная втулка фиксирует тяжёлый силовой кабель точно по центру трубы, что исключает его провисание и повреждение термоусадки при дальнейшей эксплуатации, тем самым формируется надежный герметичный узел.
ИЗМЕНЯЕМЫЙ ДИАМЕТР.
ПРИ МОНТАЖЕ НЕ НУЖНЫ ИНСТРУМЕНТЫ, НЕОБХОДИМО ТОЛЬКО ПОДОБРАТЬ ВНУТРЕННИЙ И ВНЕШНИЙ ДИАМЕТР ВТУЛКИ МЕТОДОМ УДАЛЕНИЯ СЛОЁВ, ПРИМЕНИТЬ МОНТАЖНУЮ СМАЗКУ И С УСИЛИЕМ ВСТАВИТЬ ВТУЛКУ В ТРУБУ С КАБЕЛЕМ.
уплотнительная втулка
серии UV в сочетании с термоусадкой формирует надёжный герметичный узел.
Описание

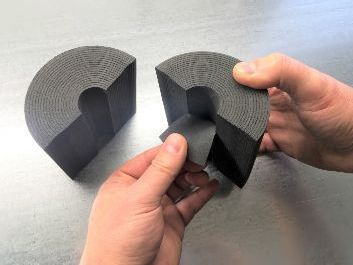

Уплотнительная втулка серии UV состоит из двух половинок многослойного материала. Материал уплотнительной втулки – это экологически чистый износостойкий вспененный каучук. Несмотря на пористую структуру, у рассматриваемого материала полностью отсутствует способность к поглощению влаги, тем самым обеспечивается герметизация кабельных вводов. Плотность прилегания уплотнительной втулки к трубе и кабелю после монтажа не допускает проникновение влаги, грунта и других частиц, а также в случае ремонтных работ имеет возможность удобного демонтажа. Многослойная втулка из-за свойств материала является диэлектриком и обладает стойкостью к воздействию химических веществ (масел, растворителей), а также стоек к воздействию бактерий и грибков. В уплотнительных втулках серии UV применяется решение, дающее гибкость уплотнителям кабельных проходов. Оно основано на уплотнительных втулках с удаляемыми слоями, обеспечивающие идеальную подгонку под любой внешний диаметр кабелей и труб в пределах рабочего диапазона уплотнительной втулки. Это упрощает проектирование и монтаж.
Применение
Уплотнительная втулка кабельных проходов UV предназначена для герметизации асбоцементных, пластиковых и стальных труб, используемых в качестве кабельных проходов для заведения кабелей через элементы конструкций и в виде уплотняющего элемента при строительстве кабельных линий. Прокладка кабеля в трубе под дорогами требует герметизацию от заиливания: с двух сторон устанавливается уплотнительные втулки UV нужного диаметра.
При монтаже уплотнительных втулок отсутствует необходимость в применении каких-либо инструментов и приспособлений. Необходимо только подобрать внутренний диаметр втулки методом удаления слоев таким образом, чтобы зазор между двумя частями уплотнительной втулки на кабеле был 0-0,5 мм. При приближении внутреннего диаметра втулки к внешнему диаметру кабеля слои нужно удалять поочередно с каждой половинки втулки для более точной подгонки втулки к кабелю.
При подгонке внешнего диаметра втулки под внутренний диаметр трубы, в которую осуществляется монтаж, нужно также сначала попарно, а при приближении диаметров - поочерёдно удалять внешние слои с каждой половинки втулки таким образом, чтобы наружный диаметр втулки был на 4-5 мм больше внутреннего диаметра трубы.
Соотношение внутреннего диаметра трубы, в которую осуществляется монтаж кабеля, к наружному диаметру вводимого кабеля должно быть таким, чтобы после удаления наружных и внутренних слоев толщина каждой половинки втулки оставалась не менее 35% от первоначальной толщины. Просим обратить внимание на это при проектировании.
При непосредственном монтаже втулки с кабелем в трубу необходимо применить монтажную смазку на всех поверхностях втулки (кроме торцевых!!!). В качестве монтажной смазки можно использовать технический вазелин, графитовую смазку, сантехническую смазку и т.п. В комплекте с уплотнительными втулками UV она не идёт, так как в зависимости от материала трубы ее расход может сильно отличаться. Монтажной смазкой с рассчитанным объемом комплектуются только комплектные кабельные вводы UVK, в состав которых входят уплотнительные втулки UV-100 и UV-60.
При набивке в трубу перед монтажом втулки негорючей минеральной ваты толщиной не менее 200мм плотностью не менее 100кг/м.куб достигается предел огнестойкости IET60.
Подбор размера
UV-100
Для уплотнения кабеля диаметром от 28 до 64 мм в трубе с внутренним диаметром до 100 мм.
UV-125
Для уплотнения кабеля диаметром от 28 до 80 мм в трубе с внутренним диаметром до 125 мм.
UV-150
Для уплотнения кабеля диаметром от 28 до 104 мм в трубе с внутренним диаметром до 150 мм.
сертификат на
кабельные вводы UVK и уплотнительные втулки UV
сертификат накабельные вводы um
сертификат исо
пожарный сертификат на кабельные вводы uvk
пожарный сертификат на кабельные вводы um
FAQ
Частые вопросы об уплотнительных втулках UV
Подбор типоразмера, подгонка по диаметру, монтаж и замена аналогов. Подробный разбор конструкции и технологии — в материале устройство втулок UV. Если вопроса нет в списке — напишите на почту, ответим в рабочие часы Пн–Пт, 08:00–17:00.
Есть ли ограничение на соотношение диаметров трубы и кабеля?
Да, и его важно учесть на этапе проектирования. После удаления наружных и внутренних слоёв толщина каждой половинки втулки должна остаться не менее 35% от первоначальной.
Если труба существенно больше кабеля, одного типоразмера может не хватить — такой узел лучше согласовать заранее, до заказа.
Как подобрать типоразмер уплотнительной втулки UV?
Подбор ведётся по двум величинам: внутреннему диаметру трубы и наружному диаметру кабеля.
| Типоразмер | Внутренний Ø трубы | Наружный Ø кабеля |
|---|---|---|
| UV-60 | до 60 мм | 10–34 мм |
| UV-100 | до 100 мм | 28–64 мм |
| UV-125 | до 125 мм | 28–80 мм |
| UV-150 | до 150 мм | 28–104 мм |
Обратите внимание: у трубы берётся именно внутренний диаметр, а не условный проход или наружный размер.
Как правильно подогнать втулку по диаметру?
По кабелю. Внутренние слои удаляются так, чтобы зазор между двумя половинками втулки на кабеле составлял 0–0,5 мм.
По трубе. Наружные слои удаляются так, чтобы наружный диаметр втулки был на 4–5 мм больше внутреннего диаметра трубы.
Сначала слои снимают попарно, а при приближении к нужному размеру — поочерёдно с каждой половинки: так подгонка получается точнее.
Для каких труб подходят втулки UV?
Асбоцементные, пластиковые и стальные трубы, а также закладные гильзы и футляры, используемые в качестве кабельных проходов при строительстве кабельных линий и вводе кабеля через конструкции.
Входит ли монтажная смазка в комплект?
Нет. Расход смазки сильно зависит от материала трубы, поэтому втулки UV поставляются без неё. Подойдёт технический вазелин, графитовая или сантехническая смазка.
Смазка наносится на все поверхности втулки, кроме торцевых. В комплектные кабельные вводы UVK, куда входят втулки UV-60 и UV-100, смазка включена — там объём рассчитан заранее.
Нужно ли герметизировать трубу с двух сторон?
При прокладке кабеля в трубе под дорогами втулки устанавливаются с двух сторон — это защищает канал от заиливания. В остальных случаях необходимость двусторонней герметизации определяется проектом.
Можно ли установить втулку на уже проложенный кабель?
Да. Втулка состоит из двух половинок, поэтому монтируется вокруг кабеля без повторной протяжки. По этой же причине узел удобно демонтировать при ремонтных работах и замене кабельной линии.
Нужен ли инструмент для монтажа?
Нет. Слои втулки удаляются вручную, после чего втулка с кабелем вставляется в трубу с усилием — предварительно на её поверхности наносится монтажная смазка.
Как получить огнестойкость IET60?
Перед монтажом втулки труба набивается негорючей минеральной ватой толщиной не менее 200 мм плотностью не менее 100 кг/м³. В таком исполнении узел обеспечивает предел огнестойкости IET60.
Подробнее о нормативных требованиях к узлу — в материале нормы герметизации кабеля.
Какие характеристики у втулок UV?
Степень защиты IP64, климатическое исполнение УХЛ1, рабочий диапазон температур −60…+60 °C.
Материал — вспененный каучук: несмотря на пористую структуру не поглощает влагу, является диэлектриком, стоек к маслам, растворителям, а также к воздействию бактерий и грибков.
Совместимы ли втулки UV с термоусадкой?
Да, и такая схема часто закладывается в проекты. Втулка фиксирует тяжёлый силовой кабель точно по центру трубы, что исключает его провисание и повреждение термоусадки при дальнейшей эксплуатации. В сочетании получается надёжный герметичный узел.
Чем заменить уплотнители УВК-110 и УВК-160?
Втулки UV — прямая замена. Подбор ведётся не по условному обозначению трубы, а по её фактическому внутреннему диаметру и наружному диаметру кабеля: для труб ПНД 110 мм подходит UV-100, для 160 мм — UV-150.
Отличие в том, что один типоразмер UV закрывает весь диапазон диаметров кабеля за счёт удаляемых слоёв — не нужно подбирать отдельное изделие под каждое сечение. Узел при этом остаётся разборным: кабель можно заменить без разрушения герметизации.
Сколько стоит уплотнительная втулка UV?
O-SYSTEM работает по открытым фиксированным ценам — стоимость каждого типоразмера приведена в прайс-листе на сайте, запрашивать её отдельно не требуется. Это удобно при подготовке смет и спецификаций.
Для расчёта по объекту достаточно направить спецификацию или перечень узлов на электронную почту.
Работаете ли вы с юридическими лицами?
Да. Основной формат работы — поставка предприятиям по договору с полным комплектом отгрузочных документов. O-SYSTEM является производителем, поэтому поставка идёт напрямую, без посредников и наценки дистрибьюторов.
Поставляете ли вы уплотнительные втулки UV в Беларусь?
Да. Отгружаем втулки UV-60, UV-100, UV-125 и UV-150 заказчикам в Беларуси – монтажным и строительным организациям, проектным институтам, предприятиям энергетики.
Если типоразмер ещё не определён, пришлите внутренний диаметр трубы и наружный диаметр кабеля – подберём исполнение и рассчитаем количество под объект.
